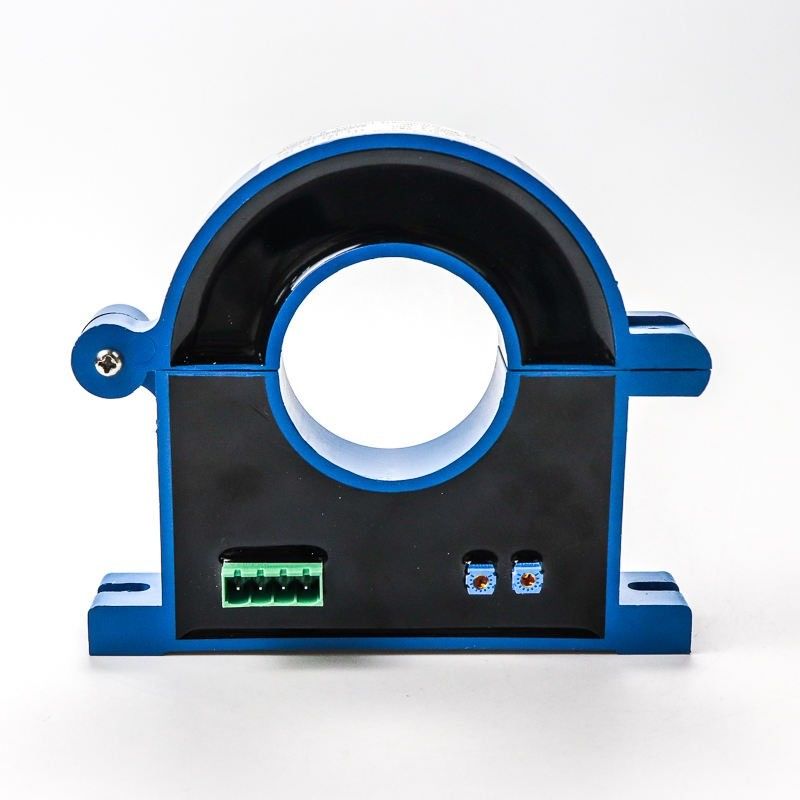

よい直線性ホール効果素子現在のセンサーの帯域幅の速い応答

良好な直線性ホール効果電流センサーの帯域幅と高速応答


ホール電流センサーは、ホール効果に基づいて作られた磁場センサーです。オープン ループ (直接) とクローズド ループ (磁気バランス) の 2 つの動作モードがあります。直接増幅ホール センサーの利点は、回路形式が単純であり、コストが比較的低いことです。欠点は、精度と直線性が悪く、応答時間が遅く、温度ドリフトが大きいことです。その欠点を克服するために、閉ループ (磁気平衡) ホール電流センサーが登場しました。閉ループ ホール電流センサーは、ゼロフラックス ホール電流センサーとも呼ばれます。一次回路、磁気リング、ホール素子で構成されています。二次コイル、アンプなどで構成されています。 一次電流 IP によって発生する磁束が高品質の磁気コアを介して磁気回路に集中すると、ホール素子がエア ギャップに固定されて磁束を検出し、逆補償電流は、磁気コアに巻かれたマルチターン コイルを通して出力されます。一次側 IP で発生する磁束を相殺するために使用され、磁気回路内の磁束が常にゼロに保たれます。センサーの出力端子は、特殊な回路処理により、一次側の電流を正確に反映した電流変化を出力することができます。閉ループ ホール電流センサーには、短い応答時間、高い動作周波数、強力な過負荷容量、および高い絶縁など、多くの利点があります。


その多くの利点により、ホール電流センサーは、大電流を正確に検出および制御することにより、インバーター製品の安全で信頼性の高い動作を保証し、インバーターが正常に出力しながら異常な状態に時間内に対処できるようにします。周波数変換器の信頼性が向上し、周波数変換器の安全品質が向上します。したがって、インバータのホール電流センサの利点はますます明白になり、インバータ業界の不可欠な部分になっています。

電気的パラメータ



パラメータ	シンボル	単位	仕様			条件
			分	タイプ	マックス
公称測定範囲	IPN	あ	-500		500
供給電圧	UC	Ⅴ	7.2	12	18	完全精度
消費電流 @IP=0A	IC	mA		26		UC=12V、T=25℃
消費電流 @IP=500A	IC	mA		250		UC=12V、T=25℃
感度誤差 精度	XG	%	-0.5		0.5	=-40～85℃; ±3シグマ(>±30A)
オフセット=0A	IOS	あ		±0.2		=-40～85℃;±3シグマ
IPNによる直線性誤差	εL	%		0.1		@室温
Gの温度係数	TCG	ppm/ °C



CAB-500 CAN出力仕様


CANBUS 速度は製品バージョン表を参照、CANBUS プロトコル: バージョン 2.0A/B
CAN オシレータ許容範囲: 0.3125%
バイトオーダー: ビッグエンディアン (Motorola)

120 オームの終端抵抗を外部に追加、内部 CAN インピーダンス = 2.4K オーム


メッセージの説明	缶ID	名前	データ長 (バイト)	フレームの種類	メッセージ起動タイプ	信号の説明	信号名	スタートビット	エンドビット
電流 Ip (ミリアンペア)	0x3C2	CAB500	8	標準	10msごとのサイクリックメッセージ	Ip 値: 80000000H = 0mA、 7FFFFFFFH= - 1mA、80000001H= 1mA	IP_VALUE	0	31
						b0:エラー情報 (0=正常、1=異常)	エラー表示	32	32
						b7-b1:受信品質 (0-100%)	ERROR_INFORMATION	33	39
						空きビット（0固定）	未定義	40	47
							PCBA版	48	55
							ファームウェアのバージョン	56	63
