商品の詳細:
|
| 特徴: | 優れた周波数特性と温度特性 | キャパシタンス：: | 1.2uf |
|---|---|---|---|
| 定格電圧：: | 250～310V | 材料: | メタライズドポリプロピレンフィルム |
| 適用: | 一般目的 | キーワード: | X2 安全コンデンサ |
| ハイライト: | 125VAC X2の安全コンデンサー,X2安全コンデンサー1.8 Uf,1.8 Ufのコンデンサー |
||

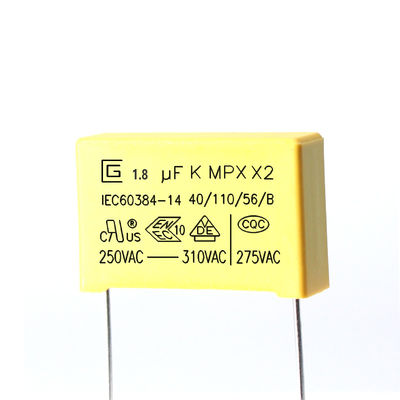

湿った環境の金属で処理されたポリプロピレン フィルム 1.8uf 185K 125VAC X2 安全よい特性
X2コンデンサの役割
1.充電、充電後、コンデンサの2つのプレート間に電界が生成されます。充電プロセスは、電源から得られた電気エネルギーをコンデンサに蓄えることです。
2.放電、充電されたコンデンサの電荷を失い、電荷と電気エネルギーを放出するプロセスは放電と呼ばれます。
3.ローカルデバイスにエネルギーを提供するエネルギー貯蔵デバイスは、電圧レギュレータの出力を均一にし、負荷需要を減らすことができます。
4.駆動回路電流の変化を満足させ、相互結合干渉を回避し、回路内の電源と基準グランド間の高周波干渉インピーダンスをさらに低減します。
X2 安全コンデンサ.pdf
マーキング
1.CIGU ロゴ:
2.静電容量：（104K、0.1μF）
3.静電容量許容差：（K）±10％
4.定格電圧：250,275,300,305,310VAC 5.製品クラス：X2
6.製品タイプ：MPX
7. 気候カテゴリ: 40/110/56
8. 受動可燃性クラス:B
9. 中国認証マーク：CQC
10.ドイツの承認マーク：VDE
11.ENEC認証マーク：ENEC
12.アメリカの承認マーク：CUL
13.承認基準：IEC60384-14
番号。 | 主な資料 | 仕様 | 述べる |
1 | 金属化ポリプロピレンフィルム | MPPZAHまたはMPPA(5~12μm) | --- |
2 | Zn,Sn線 | ZnまたはZnとSnの合金 | --- |
3 | 「ターミナル」 | Cu(銅線) (Φ0.55 or 0.75mm) | ±0.05mm |
4 | シール材 | エポキシ樹脂 | UL94-V0 |
5 | プラスチックケース | PBT | UL94-V0 |
特徴
1.これは、100Vac-240Vacメインと直列のアプリケーション、つまり容量性ディバイダー、例えばエネルギーメーター、LEDドライバーなどのために特別に設計されています。
2.メタライズドポリプロピレンフィルム
3.優れた自己修復特性、サージ電圧ストレスへの耐性
4.静電容量の長期安定性
5.湿気の多い環境での良好な特性
6.優れたアクティブおよびパッシブ難燃性能力
製品の構造と主な材質
仕様（IEC 60384-14）
| 試験項目 | 性能要件 | 試験条件 |
| キャパシタンス | 指定された公差内 | 1KHz、1Vrms 最大。25℃で |
| 散逸率 | 0.001 (0.1%) 最大 | 1KHz、1Vrms 最大。25℃で |
| 耐電圧 | 異常がないこと | 端子間 4.3UR (Vdc) 60秒の試験。 |
| 端子～筐体間 UR×200％+1500Vac 60秒 | ||
| 絶縁抵抗 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc、60秒/25℃ |
| 終端の堅牢性 | 断線なし、コンデンサーの損傷なし | 端末負荷力の引張強度 : 1.0 Kg |
端末負荷力の曲げ強度：0.5kg | ||
| はんだ耐熱性 | (1) 外観 : 目立った損傷なし | はんだ温度：260±5℃ |
| はんだ付け性 | 表面錫メッキの 95% | はんだ温度：260±5℃ |
| 急激な温度変化 | コンデンサを目視検査し、目に見える損傷があってはなりません。 | 下段温度：-40℃ |
| 振動 | コンデンサを目視検査し、目に見える損傷があってはならない | 周波数範囲: 10~55Hz |
| 試験項目 | 性能要件 | 試験条件 |
| 気候シーケンス | (1) 外観 : 目立った損傷なし | 乾熱 |
寒い | ||
| 湿熱定常状態 | (1) 外観 : 目立った損傷なし | +40°C、93% RH、56 日間 |
| 充放電 | (1) 外観 : 目立った損傷なし | 試験電圧：√2×URVAC 50Hz |
| 耐久 | (1) 外観 : 目立った損傷なし | 1.25 x UR VAC 50 Hz、1 時間に 1 回 |
保管条件
1 大気中で長時間放置すると、端子のはんだ付け性が劣化する場合がありますのでご注意ください。
2 特に高温多湿の場所を避け、次の条件を満たしていること（元のパッケージで保管）
温度：35 MAX 相対湿度：60% MAX
3 保管期間: 損失: 最大 12 か月 (パッケージ袋のラベルに記載されている製造日から)
環境要件
1 RoHS の要件への準拠。
2 REACH の要件への準拠。
3 ハロゲンなし (必要に応じて)。
4 Rohs と Reach の第三者による試験結果については、添付 2 を参照してください。
品質管理
製品構造
参考基準
GB-T2693-2001(IDT IEC 60384-1-2008)電子機器用固定コンデンサ – パート 1: 一般仕様
GB-T14472-1988 電子機器用固定コンデンサ – パート 16: 断面仕様: 固定メタライズド ポリプロピレン フィルム DC コンデンサ
IEC-60384-14-2005 電子機器用固定コンデンサ－第16部：断面仕様：金属化ポリプロピレンフィルム固定式直流コンデンサ
GB-T 2828.1-2003 属性による検査のためのサンプリング手順 - パート 1: ロットごとの検査のための受け入れ品質限界 (AQL) によって索引付けされたサンプリング方式 (ISO 2859-1:1999、IDT)
