商品の詳細:
|
| 働く温度: | -40°C~+85°C; | 絶縁抵抗: | >= 500 MΩ; |
|---|---|---|---|
| AC絶縁試験のためのRmsの電圧: | 50Hz 1min 2.5KV | サンプル: | 利用できる |
| キーワード: | 電流センサー | 働く温度: | -20-70℃ |
| ヒューズの種類: | ヒューズホルダーの種類 | 電源:: | DC24V、DC12V、AC220V |
| ハイライト: | CAB500ホール効果素子現在のセンサー,ホール効果素子現在のセンサーDC24V,DC12Vホール効果素子DC現在のセンサー |
||

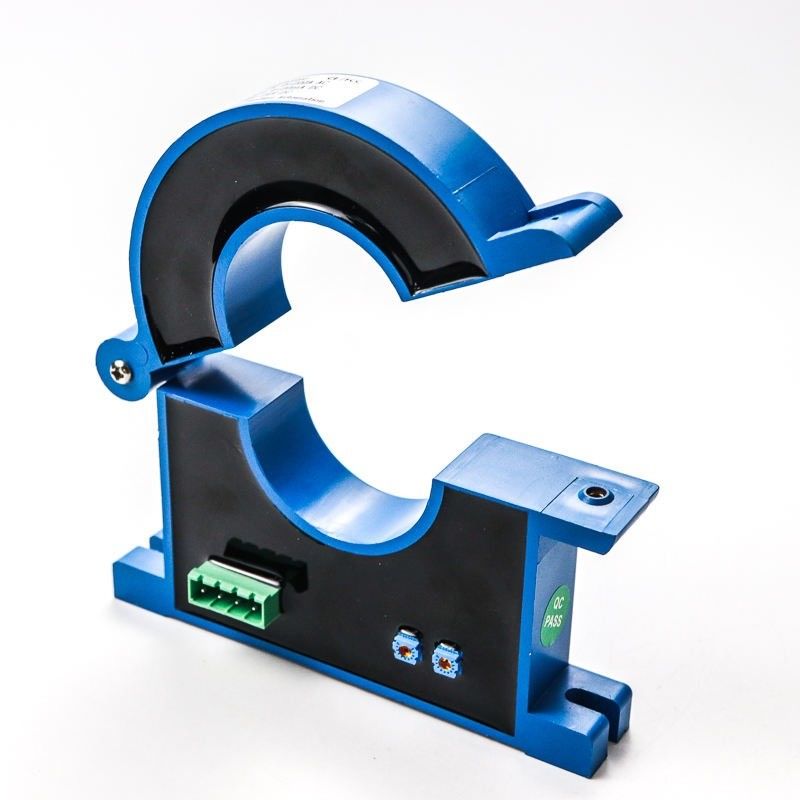

強力な過負荷容量のホール効果電流センサーの優れた動的性能
特性
CAB500 シリーズ電流センサーは、Sinomags アクティブ クローズ ループ技術に基づいています。
CANBUSデジタル出力付き。定格電流500Aの測定に使用できます。独自のデジタル補正技術を使用。この製品は、パフォーマンスと信頼性の最高の組み合わせをもたらします。
エラー ± 0.2A @ ±<30A、エラー ±0.5A @ ±<100A;エラー ±1.0A @ ±100A-300A;エラー ±1.5A @ >±300-500A。
複雑な電磁干渉環境に対する高い電磁両立性。
優れた反磁気干渉。
システム統合に便利なバス出力が可能。
超高過電流能力
一般パラメータ
作業温度: -40°C~+85°C;
絶縁抵抗: >= 500 MΩ;
AC 絶縁試験の実効電圧 50Hz 1 分 2.5KV 過電圧 24V/1 分
静電気放電電圧 4KV
インストール | 標準レール+鉋ネジ固定 |
純正側定格電流 | 50A;100A;200A;500A; 800A;1000A;カスタマイズ |
原稿側測定範囲 | 100A～1200A |
定格出力 | 5V;DC0~20mA;DC4~20mA;カスタマイズ |
補助電源 | DC12V、DC24V、DC±12V、DC±15V |
負荷容量 | 電圧出力：5mA; 電流出力：6V; |
直線性 | 0.005 |
正確さ | 0.01 |
反応時間 | <200ms |
温度ドリフト | ≤500PPM/℃ |
バンド幅 | DC~20KHz |
消費電流 | ≤25mA |
作業温度 | -10℃~+70℃ |
保管温度 | -25℃～+85℃ |
絶縁耐圧 | 2.5kV/50Hz、1分 |
オフセット電圧 | ≤20mvV |
ゼロ出力 | ≤0.15mA |
di/dtフォロー | >50A/μS |
電気的パラメータ
パラメータ | シンボル | 単位 | 仕様 | 条件 | ||
分 | タイプ | マックス | ||||
公称測定範囲 | IPN | あ | -500 | 500 | ||
供給電圧 | UC | Ⅴ | 7.2 | 12 | 18 | 完全精度 |
消費電流 @IP=0A | IC | mA | 26 | UC=12V、T=25℃ | ||
消費電流 @IP=500A | IC | mA | 250 | UC=12V、T=25℃ | ||
感度誤差 精度 | XG | % | -0.5 | 0.5 | =-40～85℃; | |
オフセット=0A | IOS | あ | ±0.2 | =-40～85℃;±3シグマ | ||
IPNによる直線性誤差 | εL | % | 0.1 | @室温 | ||
Gの温度係数 | TCG | ppm/ | ||||
