商品の詳細:
|
| 特徴: | メタライズドポリプロピレンフィルム | キャパシタンス：: | 2.0uf |
|---|---|---|---|
| 定格電圧：: | 250～310V | 材料: | メタライズドポリプロピレンフィルム |
| 適用: | 一般目的 | キーワード: | X2 安全コンデンサ |
| ハイライト: | MPX X2のコンデンサー2.0 Uf,2.0 Ufのコンデンサー |
||
優れた自己修復特性 2.0uf 185K 125VAC X2 安全性 耐サージ電圧ストレス
フィルムコンデンサのX2シリーズは、主に電源入力のL/Nを接続してEMI対策に使用し、入力ポートと並列に使用します。利点は次のとおりです。
1.このコンデンサは非常に安定しており、経時変化と安定性がほとんどないため、入力は環境要因の影響を受けにくいです。
2. 他のタイプのセラミック コンデンサとは異なり、フィルム コンデンサの静電容量は電圧の影響を受けません。X7R セラミック コンデンサは、印加電圧の 0V と 50% の間で 40% の容量変化があります。
3. ほとんどのタイプのコンデンサとは異なり、フィルム コンデンサは非常に低い散逸率を持っています。これは、AC電流がフィルムコンデンサに流れたときに発生する熱がほとんどないことを意味します。X7R コンデンサは流れる電流の 10% を熱に変換しますが、フィルム コンデンサは 0.1% 未満です。
X2 安全コンデンサ.pdf

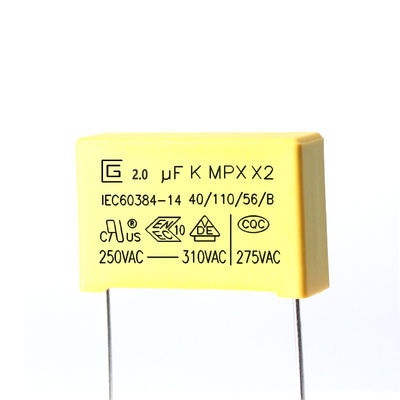

マーキング
1.CIGU ロゴ:
2.静電容量：（104K、0.1μF）
3.静電容量許容差：（K）±10％
4.定格電圧：250,275,300,305,310VAC 5.製品クラス：X2
6.製品タイプ：MPX
7. 気候カテゴリ: 40/110/56
8. 受動可燃性クラス:B
9. 中国認証マーク：CQC
10.ドイツの承認マーク：VDE
11.ENEC認証マーク：ENEC
12.アメリカの承認マーク：CUL
13.承認基準：IEC60384-14
番号。 | 主な資料 | 仕様 | 述べる |
1 | 金属化ポリプロピレンフィルム | MPPZAHまたはMPPA(5~12μm) | --- |
2 | Zn,Sn線 | ZnまたはZnとSnの合金 | --- |
3 | 「ターミナル」 | Cu(銅線) (Φ0.55 or 0.75mm) | ±0.05mm |
4 | シール材 | エポキシ樹脂 | UL94-V0 |
5 | プラスチックケース | PBT | UL94-V0 |
特徴
1.これは、100Vac-240Vacメインと直列のアプリケーション、つまり容量性ディバイダー、例えばエネルギーメーター、LEDドライバーなどのために特別に設計されています。
2.メタライズドポリプロピレンフィルム
3.優れた自己修復特性、サージ電圧ストレスへの耐性
4.静電容量の長期安定性
5.湿気の多い環境での良好な特性
6.優れたアクティブおよびパッシブ難燃性能力
製品の構造と主な材質
仕様（IEC 60384-14）
| 試験項目 | 性能要件 | 試験条件 |
| キャパシタンス | 指定された公差内 | 1KHz、1Vrms 最大。25℃で |
| 散逸率 | 0.001 (0.1%) 最大 | 1KHz、1Vrms 最大。25℃で |
| 耐電圧 | 異常がないこと | 端子間 4.3UR (Vdc) 60秒の試験。 |
| 端子～筐体間 UR×200％+1500Vac 60秒 | ||
| 絶縁抵抗 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc、60秒/25℃ |
| 終端の堅牢性 | 断線なし、コンデンサーの損傷なし | 端末負荷力の引張強度 : 1.0 Kg |
端末負荷力の曲げ強度：0.5kg | ||
| はんだ耐熱性 | (1) 外観 : 目立った損傷なし | はんだ温度：260±5℃ |
| はんだ付け性 | 表面錫メッキの 95% | はんだ温度：260±5℃ |
| 急激な温度変化 | コンデンサを目視検査し、目に見える損傷があってはなりません。 | 下段温度：-40℃ |
| 振動 | コンデンサを目視検査し、目に見える損傷があってはならない | 周波数範囲: 10~55Hz |
| 試験項目 | 性能要件 | 試験条件 |
| 気候シーケンス | (1) 外観 : 目立った損傷なし | 乾熱 |
寒い | ||
| 湿熱定常状態 | (1) 外観 : 目立った損傷なし | +40°C、93% RH、56 日間 |
| 充放電 | (1) 外観 : 目立った損傷なし | 試験電圧：√2×URVAC 50Hz |
| 耐久 | (1) 外観 : 目立った損傷なし | 1.25 x UR VAC 50 Hz、1 時間に 1 回 |
保管条件
1 大気中で長時間放置すると、端子のはんだ付け性が劣化する場合がありますのでご注意ください。
2 特に高温多湿の場所を避け、次の条件を満たしていること（元のパッケージで保管）
温度：35 MAX 相対湿度：60% MAX
3 保管期間: 損失: 最大 12 か月 (パッケージ袋のラベルに記載されている製造日から)
環境要件
1 RoHS の要件への準拠。
2 REACH の要件への準拠。
3 ハロゲンなし (必要に応じて)。
4 Rohs と Reach の第三者による試験結果については、添付 2 を参照してください。
品質管理
製品構造
