商品の詳細:
|
| 使用法: | ホール効果素子線形現在のセンサー | 特徴: | 迅速な対応 |
|---|---|---|---|
| AC絶縁試験のためのRmsの電圧: | 50Hz 1min 2.5KV | ヒューズの種類: | ヒューズホルダーの種類 |
| キーワード: | 電流センサー | 絶縁抵抗: | >= 500 MΩ; |
| 働く温度: | -20-70℃ | 電源:: | DC24V、DC12V、AC220V |
| ハイライト: | 高精度なホール効果素子現在のセンサー,ホール効果素子現在のセンサーAC220V,CQCの高い現在のホール効果素子センサー |
||

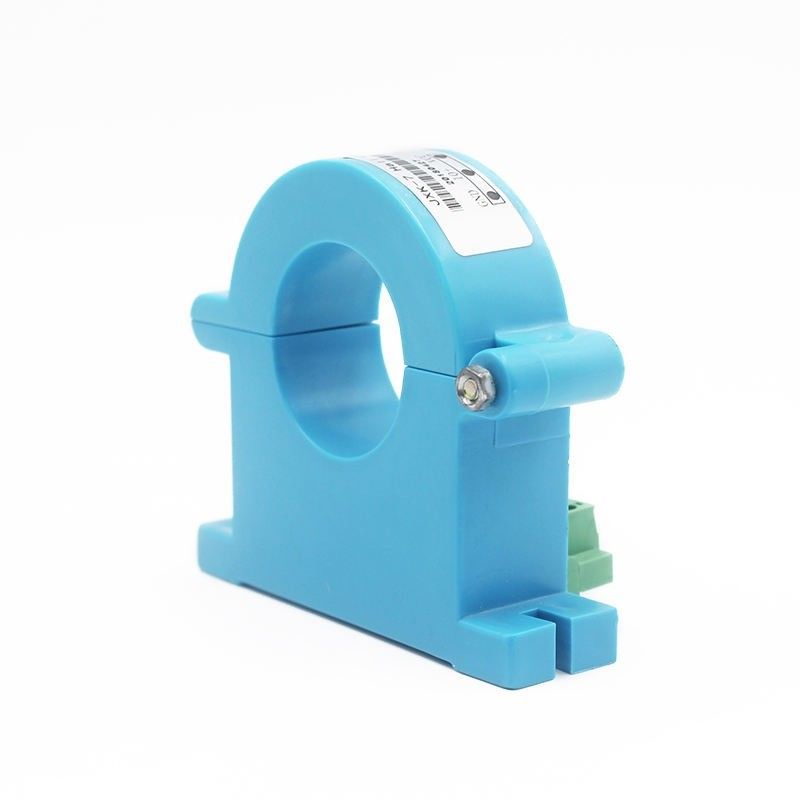

高い測定精度のホール効果電流センサーの強力な過負荷容量と広い測定範囲
製品説明
関数：
ホール電流センサーは主に、AC、DC、パルスなどの複雑な信号の分離と変換に適しています。ホール効果の原理により、変換された信号を直接収集し、AD、DSP、PLC、および二次計測器などのさまざまな取得デバイスで受け入れることができます。、高速応答時間、広い電流測定範囲、高精度、強力な過負荷耐量、優れた直線性、および強力な耐干渉能力
アプリケーション:
ホール電流センサは、可変周波数速度制御装置、インバータ装置、UPS電源、インバータ溶接機、電解めっき、CNC工作機械、マイコン監視システム、電力網監視システムなど、電流の絶縁と検出が必要なさまざまな分野で広く使用できます。と電圧。
ホール電流センサーの利点:
1.高感度：
検出される信号の強度はますます弱くなっており、磁気センサーの感度を大幅に向上させる必要があります。
アプリケーションには、電流センサー、角度センサー、ギア センサー、宇宙環境測定などがあります。
2. 温度安定性:
ますます過酷な環境で動作するセンサーを必要とするアプリケーション分野が増えています。
これには、磁気センサーが良好な温度安定性を備えている必要があり、その産業用途には自動車エレクトロニクス産業が含まれます。
3.干渉防止：
多くの分野では、センサーの使用環境の評価が行われていないため、センサー自体に優れた耐干渉性が求められます。カーエレクトロニクス、水道メーターなどを含む。
4. 高周波特性:
応用分野の拡大に伴い、電流センサの動作周波数はますます高くなることが求められています。応用分野は、水道メーター、カーエレクトロニクス産業、情報記録産業などです。
5. 低消費電力:
多くの分野では、センサーの耐用年数を延ばすために、センサー自体の消費電力が非常に低いことが要求されます。
体内への磁気バイオチップやコンパスなどの埋め込みに応用されています。
以上で、上記以外のホール電流センサーの利点の共有は終了です。
ホール電流センサは、優れた断熱性と耐圧特性、優れた難燃性も備えています。
|
インストール
|
標準レール+鉋ネジ固定
|
|
純正側定格電流
|
50A;100A;200A;500A;
800A;1000A;カスタマイズ |
|
原稿側測定範囲
|
100A～1200A
|
|
定格出力
|
5V;DC0~20mA;DC4~20mA;カスタマイズ
|
|
補助電源
|
DC12V、DC24V、DC±12V、DC±15V
|
|
負荷容量
|
電圧出力：5mA;
電流出力：6V; |
|
直線性
|
0.005
|
|
正確さ
|
0.01
|
|
反応時間
|
<200ms
|
|
温度ドリフト
|
≤500PPM/℃
|
|
バンド幅
|
DC~20KHz
|
|
消費電流
|
≤25mA
|
|
作業温度
|
-10℃~+70℃
|
|
保管温度
|
-25℃～+85℃
|
|
絶縁耐圧
|
2.5kV/50Hz、1分
|
|
オフセット電圧
|
≤20mvV
|
|
ゼロ出力
|
≤0.15mA
|
|
di/dtフォロー
|
>50A/μS
|
電気的パラメータ
|
パラメータ |
シンボル |
単位 |
仕様 |
条件 |
||
|
分 |
タイプ |
マックス |
||||
|
公称測定範囲 |
IPN |
あ |
-500 |
500 |
||
|
供給電圧 |
UC |
Ⅴ |
7.2 |
12 |
18 |
完全精度 |
|
消費電流 @IP=0A |
IC |
mA |
26 |
UC=12V、T=25℃ |
||
|
消費電流 @IP=500A |
IC |
mA |
250 |
UC=12V、T=25℃ |
||
|
感度誤差 精度 |
XG |
% |
-0.5 |
0.5 |
=-40～85℃; |
|
|
オフセット=0A |
IOS |
あ |
±0.2 |
=-40～85℃;±3シグマ |
||
|
IPNによる直線性誤差 |
εL |
% |
0.1 |
@室温 |
||
|
Gの温度係数 |
TCG |
ppm/ |
||||
CAB-500 CAN出力仕様
CANBUS 速度は製品バージョン表を参照、CANBUS プロトコル: バージョン 2.0A/B
CAN オシレータ許容範囲: 0.3125%
バイトオーダー: ビッグエンディアン (Motorola)
120 オームの終端抵抗を外部に追加、内部 CAN インピーダンス = 2.4K オーム
|
メッセージの説明 |
缶ID |
名前 |
データ長 (バイト) |
フレームの種類 |
メッセージ起動タイプ |
信号の説明 |
信号名 |
スタートビット |
エンドビット |
|
電流 Ip (ミリアンペア) |
0x3C2 |
CAB500 |
8 |
標準 |
10msごとのサイクリックメッセージ |
Ip 値: 80000000H = 0mA、 7FFFFFFFH= - 1mA、80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:エラー情報 (0=正常、1=異常) |
エラー表示 |
32 |
32 |
||||||
|
b7-b1:受信品質 (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
空きビット（0固定） |
未定義 |
40 |
47 |
||||||
|
PCBA版 |
48 |
55 |
|||||||
|
ファームウェアのバージョン |
56 |
63 |
Q: サンプルを提供していますか?製品はカスタマイズできますか?
A: はい。
Q：納期はどのくらいですか？
A: 5-7 営業日。
Q: あなたは商社ですか、それともメーカーですか?
A: 私たちは工場です。
Q: どのように注文できますか?
A: ご注文の詳細についてメールでお問い合わせいただくか、オンラインで直接ご注文ください。
