商品の詳細:
|
| キーワード: | ホール効果 DC 電流センサー | 過電圧: | 24V/1分 |
|---|---|---|---|
| 静電放電の電圧: | 4KV | AC絶縁試験のためのRmsの電圧: | 50Hz 1min 2.5KV |
| サンプル: | 利用できる | ヒューズの種類: | ヒューズホルダーの種類 |
| 働く温度: | -20-70℃ | 電源:: | DC24V、DC12V、AC220V |
| ハイライト: | 速い応答のホール効果の現在のセンサー,ホール効果素子現在のセンサー4KV,DC現在のセンサーのホール効果 |
||

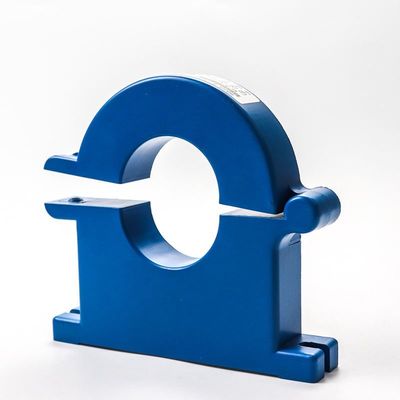

高速応答ホール効果電流センサー小型軽量簡単なインストール
ホールセンサーは、ホール効果に基づいて作られた磁場センサーです。ホール効果は磁気電気効果の一種です。この現象は、1879 年にホール (AHHall、1855-1938) が金属の導電メカニズムを研究していたときに発見しました。その後、半導体や導電性流体にもこの効果があり、半導体のホール効果は金属のホール効果よりもはるかに強いことが判明しました。この現象を利用した各種ホール素子は、産業オートメーション技術、検出技術、情報処理等の分野で広く利用されています。ホール効果は、半導体材料の特性を研究するための基本的な方法です。ホール効果実験で測定されたホール係数は、半導体材料の導電型、キャリア濃度、キャリア移動度などの重要なパラメーターを決定できます。
特性
CAB500 シリーズ電流センサーは、Sinomags アクティブ クローズ ループ技術に基づいています。
CANBUSデジタル出力付き。定格電流500Aの測定に使用できます。独自のデジタル補正技術を使用。この製品は、パフォーマンスと信頼性の最高の組み合わせをもたらします。
エラー ± 0.2A @ ±<30A、エラー ±0.5A @ ±<100A;エラー ±1.0A @ ±100A-300A;エラー ±1.5A @ >±300-500A。
複雑な電磁干渉環境に対する高い電磁両立性。
優れた反磁気干渉。
システム統合に便利なバス出力が可能。
超高過電流能力
一般パラメータ
作業温度: -40°C~+85°C;
絶縁抵抗: >= 500 MΩ;
AC 絶縁試験の実効電圧 50Hz 1 分 2.5KV 過電圧 24V/1 分
静電気放電電圧 4KV
|
インストール
|
標準レール+鉋ネジ固定
|
|
純正側定格電流
|
50A;100A;200A;500A;
800A;1000A;カスタマイズ |
|
原稿側測定範囲
|
100A～1200A
|
|
定格出力
|
5V;DC0~20mA;DC4~20mA;カスタマイズ
|
|
補助電源
|
DC12V、DC24V、DC±12V、DC±15V
|
|
負荷容量
|
電圧出力：5mA;
電流出力：6V; |
|
直線性
|
0.005
|
|
正確さ
|
0.01
|
|
反応時間
|
<200ms
|
|
温度ドリフト
|
≤500PPM/℃
|
|
バンド幅
|
DC~20KHz
|
|
消費電流
|
≤25mA
|
|
作業温度
|
-10℃~+70℃
|
|
保管温度
|
-25℃～+85℃
|
|
絶縁耐圧
|
2.5kV/50Hz、1分
|
|
オフセット電圧
|
≤20mvV
|
|
ゼロ出力
|
≤0.15mA
|
|
di/dtフォロー
|
>50A/μS
|
電気的パラメータ
|
パラメータ |
シンボル |
単位 |
仕様 |
条件 |
||
|
分 |
タイプ |
マックス |
||||
|
公称測定範囲 |
IPN |
あ |
-500 |
500 |
||
|
供給電圧 |
UC |
Ⅴ |
7.2 |
12 |
18 |
完全精度 |
|
消費電流 @IP=0A |
IC |
mA |
26 |
UC=12V、T=25℃ |
||
|
消費電流 @IP=500A |
IC |
mA |
250 |
UC=12V、T=25℃ |
||
|
感度誤差 精度 |
XG |
% |
-0.5 |
0.5 |
=-40～85℃; |
|
|
オフセット=0A |
IOS |
あ |
±0.2 |
=-40～85℃;±3シグマ |
||
|
IPNによる直線性誤差 |
εL |
% |
0.1 |
@室温 |
||
|
Gの温度係数 |
TCG |
ppm/ |
||||
CAB-500 CAN出力仕様
CANBUS 速度は製品バージョン表を参照、CANBUS プロトコル: バージョン 2.0A/B
CAN オシレータ許容範囲: 0.3125%
バイトオーダー: ビッグエンディアン (Motorola)
120 オームの終端抵抗を外部に追加、内部 CAN インピーダンス = 2.4K オーム
|
メッセージの説明 |
缶ID |
名前 |
データ長 (バイト) |
フレームの種類 |
メッセージ起動タイプ |
信号の説明 |
信号名 |
スタートビット |
エンドビット |
|
電流 Ip (ミリアンペア) |
0x3C2 |
CAB500 |
8 |
標準 |
10msごとのサイクリックメッセージ |
Ip 値: 80000000H = 0mA、 7FFFFFFFH= - 1mA、80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:エラー情報 (0=正常、1=異常) |
エラー表示 |
32 |
32 |
||||||
|
b7-b1:受信品質 (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
空きビット（0固定） |
未定義 |
40 |
47 |
||||||
|
PCBA版 |
48 |
55 |
|||||||
|
ファームウェアのバージョン |
56 |
63 |
