| Fetures: | 優れた難燃性 | キャパシタンス: | 1.0uf |
|---|---|---|---|
| 評価される電圧: | 250～310V | 実用温度: | -40℃～+110℃ |
| 適用: | 家電、電源、電流計 | 利用できる媒体: | データ用紙、写真 |
| ハイライト: | X2安全コンデンサーを直している自己,P22.5MM X2の安全コンデンサー,1.0Ufはポリプロピレンのフィルムのコンデンサーを金属で処理した |
||

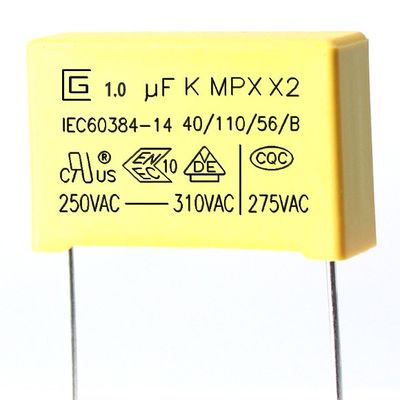

1.0uf 105K 275VAC X2 安全コンデンサによる長寿命優れた難燃性特性
X2 安全コンデンサ.pdf
X コンデンサ ---- メタライズド ポリプロピレン フィルム コンデンサ;通常、X コンデンサにはリップル電流抵抗が比較的大きいポリエステル フィルム コンデンサが主に使用されます。この種のコンデンサはサイズが大きいですが、瞬間的に大きな充放電電流が可能であり、それに応じて内部抵抗が小さくなります。xコンデンサは、高耐圧OPP（メタライズドポリプロピレン素材巻回加工）プラスチックパッケージを採用しており、外側は四角形、内側は円形です。opp材料は電気的性能が優れているだけでなく、電源入力と並列に接続した場合に高周波パルスの影響を効果的に低減できます。電源の影響。
マーキング
1.CIGUロゴ:
2. 静電容量：（104K、0.1μF）
3. 静電容量許容差:(K)±10%
4. 定格電圧: 250、275、300、305、310VAC 5. 製品クラス: X2
6. 製品タイプ: MPX
7. 気候カテゴリー: 40/110/56
8. 受動燃焼性クラス: B
9.中国の承認マーク: CQC
10. ドイツの承認マーク: VDE
11. ENEC 承認マーク: ENEC
12. 米国の承認マーク: CUL
13. 承認規格：IEC60384-14
製品紹介
MPX は、金属化ポリプロピレンフィルム誘電体、無誘導構造、錫メッキ銅線リード線、および難燃性エポキシ樹脂コーティングで巻かれています。自己修復性とUL 94-V0に準拠した優れた難燃性という優れた特徴を備えています。
タイプアプリケーション
この製品は、干渉抑制装置やアクロスザラインコンデンサの用途に広く使用されます。コンデンサの故障が感電の危険をもたらさない状況での使用に適しています。
特徴
1 無誘導構造
2 高い耐湿性
3 自己修復性
4 難燃性タイプ（UL 94V-0準拠）
5 損失が非常に小さい
6 優れた周波数特性と温度特性
7 高い絶縁抵抗
仕様(IEC 60384-14)
|
沿面距離と電気的空間距離 |
|
電圧範囲 | 沿面距離 | 電気的クリアランス |
|
AC250V＜ UR≤AC440V |
＞4.0mm | ＞3.0mm | ||
|
AC130V＜ UR≤AC250V |
＞3.0mm | ＞2.5mm |
| 試験項目 | 性能要件 | 試験条件 |
| キャパシタンス | 指定された公差内で | 1KHz、1Vrms最大25℃で |
| 損失係数 | 0.001(0.1%)以下 | 1KHz、1Vrms最大25℃で |
| 耐電圧 | 異常がないこと | 端子間 4.3UR(Vdc) 60秒試験 |
| 端子と筐体間 UR×200％+ac1500V 60秒 | ||
| 絶縁抵抗 | CR ≤ 0.33μF IR ≧ 15,000MΩ CR >0.33μF IR ≧6,000s | 100±15Vdc、60秒/25℃ |
| 終端の堅牢性 | 断線、コンデンサの損傷がないこと |
端子引張強度：1.0kg 保持時間：10±1秒 |
|
端子曲げ強度 耐荷重：0.5kg 曲げ時間：4×90゜ |
||
| はんだ付け耐熱性 |
(1) 外観 : 目立った傷はありません。 (2) △C/C : 初期値の±5%以下 |
はんだ温度：260±5℃ はんだ時間：5±0.5秒 |
| はんだ付け性 | 表面の95%が錫メッキ |
はんだ温度：260±5℃ はんだ時間：2±0.5秒 |
| 急激な温度変化 | コンデンサは目視検査し、目に見える損傷がないものとします。 |
下位カテゴリー温度：-40℃ 上位カテゴリー温度：110℃ サイクル数: 5 継続時間 t1 = 30 分 |
| 振動 | コンデンサは目視検査し、目に見える損傷がないこと。 |
周波数範囲: 10~55Hz コース：X、Y、Z（軸） 2時間/軸（合計6時間） 変位振幅：0.75mm |
| 試験項目 | 性能要件 | 試験条件 |
| 気候の順序 |
(1) 外観 : 目立った傷はありません。 (2) △C/C : 初期値の±5%以下 (3) DF (tanδ) : 増加値の≦0.008 (4) IR : 適用限界の ≥ 50% (5) 耐電圧 : 正常 |
乾熱 上限温度：110℃ 下限持続時間: 16 時間 |
|
寒い 温度：-40℃ 所要時間: 2時間 |
||
| 湿熱定常状態 |
(1) 外観 : 目立った傷はありません。 (2) △C/C : 初期値の±5%以下 (3) DF (tanδ) : 増加値の≦0.008 (4) IR : 適用限界の ≥ 50% (5) 耐電圧 : 正常 |
+40°C、相対湿度 93%、56 日間 |
| 充電と放電 |
(1) 外観 : 目立った傷はありません。 (2) △C/C : 初期値の±10%以下 (3) DF (tanδ) : 増加値の≦0.008 (4) IR : 適用限界の ≥ 50% |
試験電圧 : √2 x URVAC 50 Hz 充放電：0.5秒/回 10000サイクル繰り返した |
| 耐久 |
(1) 外観 : 目立った傷はありません (2) △C/C : 初期値の±10%以下 (3) DF (tanδ) : 増加値の≦0.008 (4) IR : 適用限界の ≥ 50% |
1.25 x UR VAC 50 Hz、1 時間ごとに 1 回 AC1,000Vに0.1秒間上昇、 上限定格温度で 1,000 時間 |
保管条件
1 長期間大気中で放置すると、端子のはんだ付け性が劣化する場合がありますのでご注意ください。
2 特別に高温多湿な場所に置かないでください。以下の条件に従う必要があります（元のパッケージに保管）
温度: 35 MAX 相対湿度: 60% MAX
3 保存期間：最長12ヶ月（パッケージ袋のラベルに記載の製造日より）
|
アイテム |
特性要件 |
試験方法・条件 |
||||||
|
気候のカテゴリー |
40/110/56 |
|||||||
|
受動的可燃性クラス |
B |
|||||||
|
動作温度 |
-40～+110 |
|||||||
|
静電容量範囲 |
0.0022μF～2.2μF |
|||||||
|
静電容量許容差 |
±10%(K)、±20%(M) |
1KHz、1.0Vrms、25 |
||||||
|
定格電圧 |
AC250V/AC275V/AC300V/AC305V/AC310V |
|||||||
|
損失係数 |
1KHz<0.10% |
IR≧6000秒 |
||||||
|
絶縁抵抗 |
C≦0.33μF |
C>0.33μF |
UR>100V、100VDC、 |
|||||
|
IR≧15000MΩ |
IR≧6000秒 |
60秒、20 |
||||||
|
耐電圧 端子間 |
永続的な故障やフラッシュオーバーがない |
4.3UR(dc) 60s 25 遮断電流 10mA |
||||||
|
耐電圧 端子−ケース間 |
永続的な故障やフラッシュオーバーがない |
2UR+1500V(ac) 60秒 25 ≧2000V(ac) 25 |
||||||
|
マックス。パルス立ち上がり時間 (dv/dt) |
リード間隔 |
|||||||
|
7.5mm 600V/μs |
10mm |
15mm |
22.5mm |
27.5mm |
37.5mm 100V/μs |
|||
環境要件
1 RoHS の要件に準拠しています。
2 REACH の要件への準拠。
3 ハロゲンなし（必要に応じて）。
4 第三者による Rohs および Reach のテスト結果については、別紙 2 を参照してください。
