商品の詳細:
|
| 特徴: | 高周波での損失が非常に低く、大電流に適しています | キャパシタンス：: | 0.01uf |
|---|---|---|---|
| 定格電圧：: | 250～310V | 実用温度: | -40℃～+110℃ |
| 適用:: | 家電、電源、電流計 | 静電容量許容差:: | 指定目录不存在或不允许操 |
| パッケージ: | カートンシーリング | ||
| ハイライト: | 275VACコンデンサー0.01 UF,103Kコンデンサー,自己のHealing 0.01 UFのコンデンサー |
||

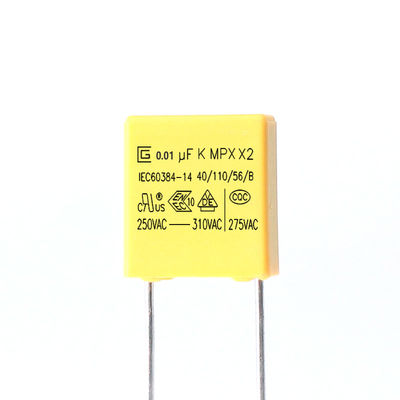

自己回復0.01uf 103K 275VAC X2の安全コンデンサーはのための電磁妨害雑音を抑制する
X2安全Capacitor.pdf
Xのコンデンサー---金属で処理されたポリプロピレンのフィルムのコンデンサー;通常、Xコンデンサーは比較的大きいさざ波の現在の抵抗のポリエステル・フィルムのコンデンサーから大抵成っている。このタイプのコンデンサーに大きい容積があるが、即時充満および排出のための大きい流れを可能にし、内部抵抗は相応じて小さい。Xのコンデンサーはプラスチック包装の外の正方形そして内部の高圧OPP （処理する金属で処理されたポリプロピレンの物質的な巻上げ）を採用する。電源の入力端に平行して接続されたときOPP材料にだけでなく、よりよい電気性能があったり、また効果的に高周波脈拍の影響を減らすことができる。力の効果。
製品紹介
MPXは金属で処理されたポリプロピレンのフィルムの誘電体、無誘導性の構造、錫メッキされた銅線の鉛および炎-抑制エポキシ樹脂 コーティングとwindedである。それらに自己回復およびよい炎- UL 94-V0に従う抑制剤の優秀な特徴がある
タイプ適用
プロダクトは干渉のサプレッサーおよびを渡ラインのコンデンサーの塗布のために広く利用された。コンデンサーの失敗が感電の危険をもたらさない状態で使用されるのために適した。
特徴
1つの非誘導の構造
2高いmoisture-resistance
3自己回復特性
4炎-抑制タイプ（UL 94V-0との承諾）
5非常に小さい損失
6つの優秀な頻度および温度の特徴
7高い絶縁抵抗
指定（IEC 60384-14）
| テスト項目 | 性能要件 | テストの状態 |
| キャパシタンス | 許容の中では指定した | 1KHz、最高1Vrms。25℃ |
| 誘電正接 | 最高0.001 （0.1%）。 | 1KHz、最高1Vrms。25℃ |
| 電圧証拠 | 異常でであってはなりません | 60secのターミナル4.3UR （Vdc）テスト間。 |
| ターミナルとエンクロージャUR×200%+1500Vac間、60sec。 | ||
| 絶縁抵抗 | CRの≤ 0.33μF IRの≥ 15,000MΩのCR >0.33μF IR ≥6,000s | 100±15Vdc、60sec/25℃ |
| 終了の強さ | コンデンサーのワイヤー破損無しそして損傷無し |
末端の負荷力の緊張した強さ:1.0 Kg 保留時間:10 ± 1sec |
|
末端の負荷力の曲がる強さ:0.5 Kg 曲がる時間:4 x 90 ゚ |
||
| はんだ付けする熱への抵抗 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±5% |
はんだの温度:260±5℃ はんだの時間:5±0.5sec |
| Solderability | 表面に錫メッキすることの95% |
はんだの温度:260±5℃ はんだの時間:2±0.5sec |
| 温度の急速な変更 | コンデンサーは視覚で検査され、目に見える損傷がない。 |
部門の温度を下げなさい:-40℃ 上部の部門の温度:110℃ 周期の数:5 持続期間t1 = 30分 |
| 振動 | コンデンサーは視覚で検査され、目に見える損傷がない |
周波数範囲:10~55Hz コース:X、Y、Z （軸線） 2h / 軸線（合計の6h） 変位の広さ:0.75mm |
| テスト項目 | 性能要件 | テストの状態 |
| 気候上順序 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±5% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% （5）電圧証拠:常態 |
乾燥した熱 上部の温度:110℃ より低い持続期間:16Hrs |
|
冷たい 温度:-40℃ 持続期間:2Hrs |
||
| 定常湿気がある熱 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±5% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% （5）電圧証拠:常態 |
+40°Cおよび93% RH、56日 |
| 充満および排出 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±10% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% |
テスト電圧:√2 X URVAC 50のHz 充満および排出:0.5sec/time 10000の周期のために繰り返される |
| 持久力 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±10% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% |
1.25のx UR VAC 50のHz、一度あらゆる時間 0.1第2のための1,000VACへの増加、 上部の評価される温度の1,000時間 |
貯蔵条件
1つのtは長いpreriodsをのための大気でやっと貯えられたときターミナルのsolderabilityがdeteriortedかもしれないこと注意されるべきである
2それは特に高温にあるべきではないし、高湿度、次の条件に堤出しなければならない（元のパッケージで保つ）
温度:35 MAXの相対湿度:60% MAX
3貯蔵期間:Losse:最高12のmonthes （製造の日付からパッケージ袋のラベルで印が付いていた）
環境の条件
RoHSの条件の1承諾。
範囲の条件の2承諾。
3ハロゲンなしで（要求に応じて）。
4第三者によってRohsおよび範囲のテストreprotsについては付属品2を見なさい
品質管理
プロダクト構造
