商品の詳細:
|
| 適用: | スイッチング電源や電源回路のサージ電流を抑制 | ODM OEM: | はい |
|---|---|---|---|
| 実用温度: | -40℃~200℃ | カスタマイズしなさい: | サンプル サービスを提供しなさい |
| サンプル: | 利用できる | 技術: | 炭素組成 |
| パッケージのタイプ: | 穴を通して | 利用可能なメディア: | データシート、写真 |
| ハイライト: | ODM NTCの熱抵抗器,10D15 NTCの熱抵抗器,NTC 10D15 |
||

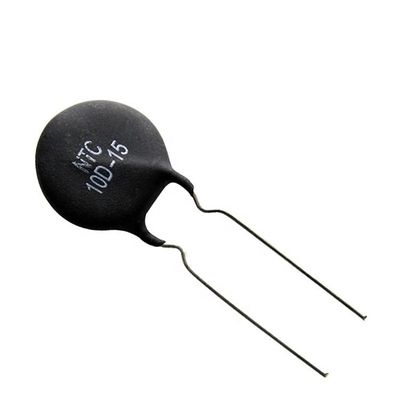

サージ電流を抑制する速い応答10D15 NTCの熱抵抗器の強い機能
主な利点
サーミスターの主な特長は高い感受性である。抵抗のその温度係数は金属の10-100回である。それは10-6°Cの温度変化を検出できる;働く温度較差は広い、正常な温度装置は-55°Cのために適している| 315°Cは、高温装置315°Cの上の温度のために適している（2000°C）および低温装置の前に273°C | 55°Cのために適している;小型、他の温度計によって測定することができない人体の空間、キャビティおよび血管の温度を測定できる;使いやすい、抵抗の価値は0.1の範囲にある| 100kΩ;その間の選択;複雑な形、大量生産に処理すること容易;よい安定性、強い積み過ぎ容量。
適用:
電力回路にの取付けることができる:
•電源およびインバーター
•無停電電源装置
•省エネランプ
•電子バラスト
•さまざまなタイプのランプのフィラメントの保護
•ある種のヒーター
•高い発電のために回路はMF73について尋ねる
そしてMF74シリーズ サージ サプレッサー。
| モデル | 評価されるゼロ力 | Max.steady 州の流れ（A） | 残余 抵抗（Ω） | B25/85 （k） | Themalの時間 定数 | 消滅 |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
技術仕様
ボディ直径Φ40mm
| P/N | R25±20% （Ω） | 熱敏感な索引B±10% （K） | 最高の定常現在のImax （A） | 最高の現在のRmax （Ω）のおおよそR | 最高の電力損失Pmax （W） | 熱時定数（mW/C） | 熱時定数（s） | 最高の衝動キャパシタンス（uF） 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
ボディ直径Φ45mm
| P/N | R25±20% （Ω） | 熱敏感な索引B±10% （K） | 最高の定常現在のImax （A） | 最高の現在のRmax （Ω）のおおよそR | 最高の電力損失Pmax （W） | 熱時定数（mW/C） | 熱時定数（s） | 最高の衝動キャパシタンス（uF） 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
ボディ直径Φ50mm
| P/N | R25±20% （Ω） | 熱敏感な索引B±10% （K） | 最高の定常現在のImax （A） | 最高の現在のRmax （Ω）のおおよそR | 最高の電力損失Pmax （W） | 熱時定数（mW/C） | 熱時定数（s） | 最高の衝動キャパシタンス（uF） 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
プロダクト プロセス
NTCのサーミスターの使用のための注意
1. NTCのサーミスターの働く温度への注意。
実用温度範囲の外のNTCのサーミスターを使用してはいけない。φ5、φ7、φ9のφ11シリーズの実用温度は-40~+150°Cである;φ13、φ15のφ20シリーズの実用温度は-40~+200°C.である。
2. 評価される力の状態の下でNTCのサーミスターを使用するために注意しなさい。
各指定の最高の評価される力は次のとおりである:φ5-0.7W、φ7-1.2W、φ9-1.9W、φ11-2.3W、φ13-3W、φ15-3.5W、φ20-4W。
3. 高温および高湿度の環境の使用のための注意。
サーミスターが高温、高湿気の環境で使用されるために、外装タイプのサーミスターを使用する必要があり環境-- （水、湿気）に閉鎖した部分を使用すれば、および外装の開始部分さらせばのに保護外装を水および蒸気を直接接触。
4. 有害なガスおよび液体の環境で使用することができない。
腐食性のガスの環境か電解物、塩水、酸、アルカリ、または有機溶剤--にさらされる環境でそれを使用してはいけない。
