商品の詳細:
|
| 適用: | 小型、高出力、強力なサージ電流抑制能力 | ODM OEM: | はい |
|---|---|---|---|
| 実用温度: | -40℃~200℃ | カスタマイズしなさい: | サンプル サービスを提供しなさい |
| サンプル: | 利用できる | 技術: | 炭素組成 |
| パッケージのタイプ: | 穴を通して | 製造者のタイプ: | オリジナルメーカー、ODM |
| ハイライト: | 小型NTCの熱抵抗器,30D15 NTCの熱抵抗器,NTCのタイプ サーミスター |
||

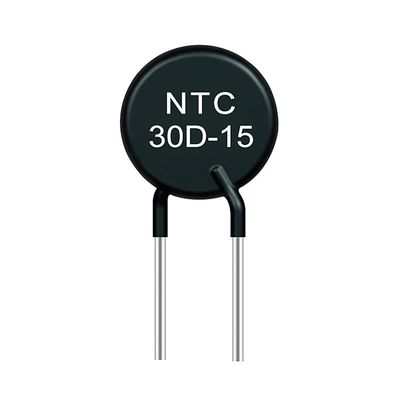

小型30D15 NTCの熱抵抗器にSolderabilityおよびはんだの優秀な抵抗がある
NTCsは抵抗が増加する温度と指数関数的に減る否定的な温度係数のサーミスター現象そして材料である。材料は陶磁器マンガン、銅、ケイ素、コバルト、鉄、ニッケル、亜鉛、等のような2つ以上の金属酸化物から十分に混合し、形成し、そして焼結の後で、成っている半導体である。それは否定的な温度係数のサーミスターに作ることができる。その抵抗および材料定数は物質的な構成、焼結の大気、焼結の温度および構造州と変わる。現在、炭化ケイ素、錫のセレン化物およびタンタルの窒化物のような非酸化物NTCのサーミスター材料がある。NTCのサーミスターの開発は長いプロセスによって行った。1834年に、科学者は最初に銀製の硫化の否定的な温度係数を発見した。1930年に、科学者は第一銅の酸化物におよび銅酸化物にまた否定的な温度係数がある発見し、航空器械の温度修正回路に首尾よくそれをことを適用した。続いて、トランジスター技術、サーミスターの研究の連続的な開発が原因でまた大きい進歩をした。NTCのサーミスターは1960年に発達し、温度の測定、温度調整および温度修正の分野で広く利用されている。その測定の範囲は-200°Cへ+10°Cから始まって一般に-10°Cへ+300°C、またである
主な利点
1. の鉛無し、速い応答の速度、電子機器によって占められる小さいスペース小型
2. 3層の電気めっきプロセスを使用して、それに、および高速のはんだ付けし、退潮はんだ付けすること適した、波のために優秀なsolderabilityおよびはんだの抵抗が高密度表面の台紙のために適したある。
| モデル | 評価されるゼロ力 | Max.steady 州の流れ（A） | 残余 抵抗（Ω） | B25/85 （k） | Themalの時間 定数 | 消滅 |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
技術仕様
ボディ直径Φ40mm
| P/N | R25±20% （Ω） | 熱敏感な索引B±10% （K） | 最高の定常現在のImax （A） | 最高の現在のRmax （Ω）のおおよそR | 最高の電力損失Pmax （W） | 熱時定数（mW/C） | 熱時定数（s） | 最高の衝動キャパシタンス（uF） 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
ボディ直径Φ45mm
| P/N | R25±20% （Ω） | 熱敏感な索引B±10% （K） | 最高の定常現在のImax （A） | 最高の現在のRmax （Ω）のおおよそR | 最高の電力損失Pmax （W） | 熱時定数（mW/C） | 熱時定数（s） | 最高の衝動キャパシタンス（uF） 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
ボディ直径Φ50mm
| P/N | R25±20% （Ω） | 熱敏感な索引B±10% （K） | 最高の定常現在のImax （A） | 最高の現在のRmax （Ω）のおおよそR | 最高の電力損失Pmax （W） | 熱時定数（mW/C） | 熱時定数（s） | 最高の衝動キャパシタンス（uF） 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
プロダクト プロセス
