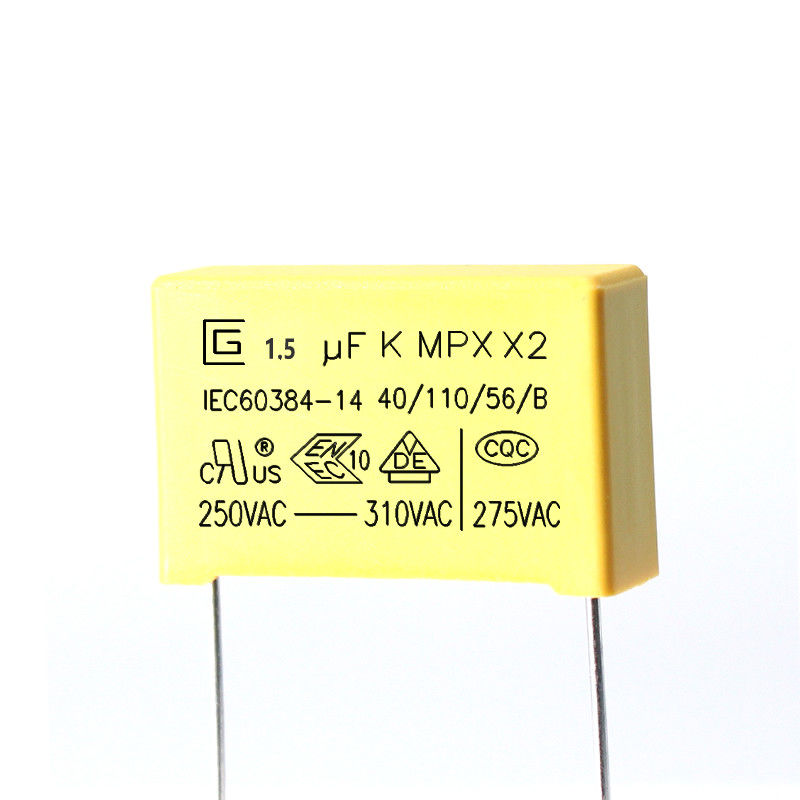

メタライズド ポリプロピレン フィルム 1.5uf 155K 125VAC X2 安全コンデンサ 良好な自己修復特性
安全 X2 コンデンサは、安全コンデンサの一種です。安全コンデンサは、このような場合に使用されます。つまり、コンデンサが故障した後、感電を引き起こさず、個人の安全を危険にさらすことはありません。
1. X2 安全コンデンサの主な構造。
これは、メタライズド ポリプロピレン フィルムの無誘導構造巻線でできており、スズメッキ銅被覆鋼線、プラスチック シェル、および難燃性エポキシ樹脂パッケージを使用しています。
ポリプロピレンフィルムを誘電体とし、表面の亜鉛-アルミ金属層を電極として真空蒸着したものです。ワインディングなどの工程を経て製造されます。外装は (PBT) 難燃性プラスチック シェルでパッケージ化され、エポキシ樹脂でポッティングされています。外観デザインはコンパクトで、高密度の機会の設置に適しています。
X2 安全コンデンサ.pdf
X2安全コンデンサの特徴
金属化ポリプロピレンフィルムを使用した無誘導構造。
耐湿性に優れています。
自己治癒。
優れた難燃性。
過電圧ショックに耐えることができます。
X2 安全コンデンサの使用。
電磁干渉を抑制します。
ラインをジャンパします。
回路内で直列に接続された電流計、LED ドライバ、コントローラなどの抵抗 - 容量降圧に適しています。
マーキング
1.CIGU ロゴ:
2.静電容量：（104K、0.1μF）
3.静電容量許容差：（K）±10％
4.定格電圧：250,275,300,305,310VAC 5.製品クラス：X2
6.製品タイプ：MPX
7. 気候カテゴリ: 40/110/56
8. 受動可燃性クラス:B
9. 中国認証マーク：CQC
10.ドイツの承認マーク：VDE
11.ENEC認証マーク：ENEC
12.アメリカの承認マーク：CUL
13.承認基準：IEC60384-14
|
番号。 |
主な資料 |
仕様 |
述べる |
|
1 |
金属化ポリプロピレンフィルム |
MPPZAHまたはMPPA(5~12μm) |
--- |
|
2 |
Zn,Sn線 |
ZnまたはZnとSnの合金 |
--- |
|
3 |
「ターミナル」 |
Cu(銅線) (Φ0.55 or 0.75mm) |
±0.05mm |
|
4 |
シール材 |
エポキシ樹脂 |
UL94-V0 |
|
5 |
プラスチックケース |
PBT |
UL94-V0 |
特徴
1.これは、100Vac-240Vacメインと直列のアプリケーション、つまり容量性ディバイダー、例えばエネルギーメーター、LEDドライバーなどのために特別に設計されています。
2.メタライズドポリプロピレンフィルム
3.優れた自己修復特性、サージ電圧ストレスへの耐性
4.静電容量の長期安定性
5.湿気の多い環境での良好な特性
6.優れたアクティブおよびパッシブ難燃性能力
製品の構造と主な材質
仕様（IEC 60384-14）
| 試験項目 | 性能要件 | 試験条件 |
| キャパシタンス | 指定された公差内 | 1KHz、1Vrms 最大。25℃で |
| 散逸率 | 0.001 (0.1%) 最大 | 1KHz、1Vrms 最大。25℃で |
| 耐電圧 | 異常がないこと | 端子間 4.3UR (Vdc) 60秒の試験。 |
| 端子～筐体間 UR×200％+1500Vac 60秒 | ||
| 絶縁抵抗 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc、60秒/25℃ |
| 終端の堅牢性 | 断線なし、コンデンサーの損傷なし |
端末負荷力の引張強度 : 1.0 Kg |
|
端末負荷力の曲げ強度：0.5kg |
||
| はんだ耐熱性 |
(1) 外観 : 目立った損傷なし |
はんだ温度：260±5℃ |
| はんだ付け性 | 表面錫メッキの 95% |
はんだ温度：260±5℃ |
| 急激な温度変化 | コンデンサを目視検査し、目に見える損傷があってはなりません。 |
下段温度：-40℃ |
| 振動 | コンデンサを目視検査し、目に見える損傷があってはならない |
周波数範囲: 10~55Hz |
| 試験項目 | 性能要件 | 試験条件 |
| 気候シーケンス |
(1) 外観 : 目立った損傷なし |
乾熱 |
|
寒い |
||
| 湿熱定常状態 |
(1) 外観 : 目立った損傷なし |
+40°C、93% RH、56 日間 |
| 充放電 |
(1) 外観 : 目立った損傷なし |
試験電圧：√2×URVAC 50Hz |
| 耐久 |
(1) 外観 : 目立った損傷なし |
1.25 x UR VAC 50 Hz、1 時間に 1 回 |
保管条件
1 大気中で長時間放置すると、端子のはんだ付け性が劣化する場合がありますのでご注意ください。
2 特に高温多湿の場所を避け、次の条件を満たしていること（元のパッケージで保管）
温度：35 MAX 相対湿度：60% MAX
3 保管期間: 損失: 最大 12 か月 (パッケージ袋のラベルに記載されている製造日から)
環境要件
1 RoHS の要件への準拠。
2 REACH の要件への準拠。
3 ハロゲンなし (必要に応じて)。
4 Rohs と Reach の第三者による試験結果については、添付 2 を参照してください。
品質管理
製品構造
参考基準
GB-T2693-2001(IDT IEC 60384-1-2008)電子機器用固定コンデンサ – パート 1: 一般仕様
GB-T14472-1988 電子機器用固定コンデンサ – パート 16: 断面仕様: 固定メタライズド ポリプロピレン フィルム DC コンデンサ
IEC-60384-14-2005 電子機器用固定コンデンサ－第16部：断面仕様：金属化ポリプロピレンフィルム固定式直流コンデンサ
GB-T 2828.1-2003 属性による検査のためのサンプリング手順 - パート 1: ロットごとの検査のための受け入れ品質限界 (AQL) によって索引付けされたサンプリング方式 (ISO 2859-1:1999、IDT)
梱包
ビニール袋は最小梱包です。数量は100、200、300、500、1000PCSです。
RoHSのラベルには、製品名、仕様、数量、ロット番号、製造日などが記載されています。
1 つの内箱には N 個の PCS 袋があります
内箱のサイズ (L×W×H)=23×30×30cm RoHSおよびSVHCのマーキング
1 つの外箱には 2 つの内箱があります
外箱のサイズ (L×W×H)=48×32.2×33cm RoHSおよびSVHCのマーキング
