商品の詳細:
|
| 特徴: | 湿気の多い環境での良好な特性 | キャパシタンス：: | 0.82uf |
|---|---|---|---|
| 定格電圧：: | 250～310V | 材料: | メタライズドポリプロピレンフィルム |
| 適用: | 一般目的 | キーワード: | X2 安全コンデンサ |
| ハイライト: | 0.82 UF 275Vのコンデンサー,0.82 Ufのコンデンサー,824kコンデンサー |
||

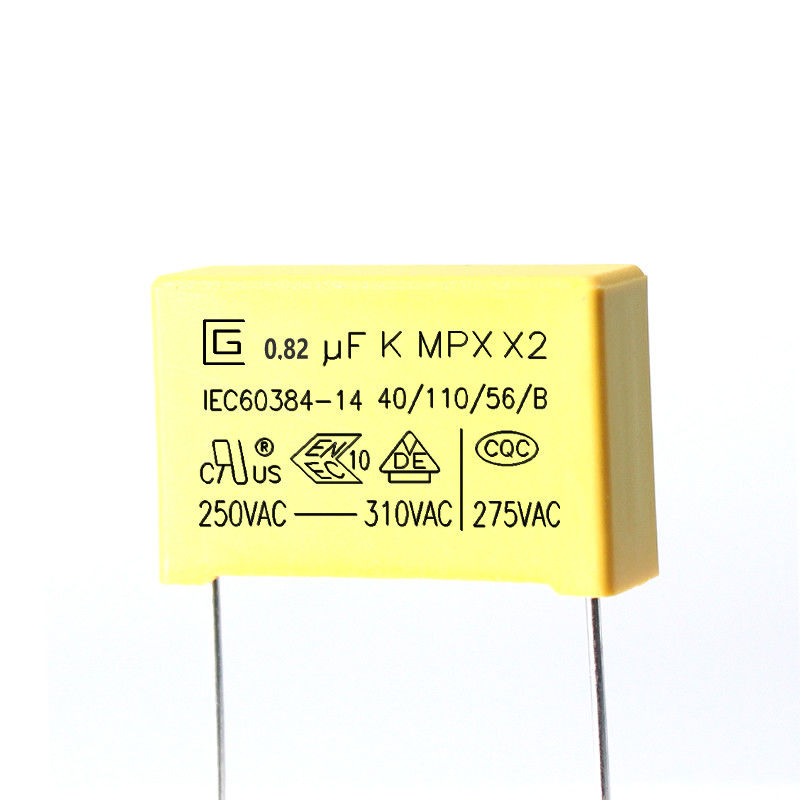

湿った環境のよい安定性0.82uf 824K 275VAC X2の安全コンデンサーのよい特性
X コンデンサ --- メタライズド ポリプロピレン フィルム コンデンサ。通常、X コンデンサは、リップル電流抵抗が比較的大きいポリエステル フィルム コンデンサを使用することがほとんどです。このタイプのコンデンサは体積が大きく、瞬時に充放電できる電流が大きく、その分内部抵抗が小さくなっています。Xコンデンサは、プラスチックパッケージに外側の角と内側の高電圧OPP（メタライズドポリプロピレン素材の巻線加工）を採用しています。OPP 素材は、電気的性能が優れているだけでなく、電源の入力端と並列に接続されたときに高周波パルスの影響を効果的に低減することもできます。パワーエフェクト。
X2 安全コンデンサ.pdf
X2安全コンデンサの特徴
金属化ポリプロピレンフィルムを使用した無誘導構造。
耐湿性に優れています。
自己治癒。
優れた難燃性。
過電圧ショックに耐えることができます。
X2 安全コンデンサの使用。
電磁干渉を抑制します。
ラインをジャンパします。
回路内で直列に接続された電流計、LED ドライバ、コントローラなどの抵抗 - 容量降圧に適しています。
製品紹介
MPX は、メタライズド ポリプロピレン フィルム誘電体、無誘導構造、スズメッキ銅線リード、および難燃性エポキシ樹脂コーティングで巻かれています。UL 94-V0 に準拠した優れた自己修復性と優れた難燃性を備えています。
特徴
1.これは、100Vac-240Vacメインと直列のアプリケーション、つまり容量性ディバイダー、例えばエネルギーメーター、LEDドライバーなどのために特別に設計されています。
2.メタライズドポリプロピレンフィルム
3.優れた自己修復特性、サージ電圧ストレスへの耐性
4.静電容量の長期安定性
5.湿気の多い環境での良好な特性
6.優れたアクティブおよびパッシブ難燃性能力
製品の構造と主な材質
仕様（IEC 60384-14）
| 試験項目 | 性能要件 | 試験条件 |
| キャパシタンス | 指定された公差内 | 1KHz、1Vrms 最大。25℃で |
| 散逸率 | 0.001 (0.1%) 最大 | 1KHz、1Vrms 最大。25℃で |
| 耐電圧 | 異常がないこと | 端子間 4.3UR (Vdc) 60秒の試験。 |
| 端子～筐体間 UR×200％+1500Vac 60秒 | ||
| 絶縁抵抗 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc、60秒/25℃ |
| 終端の堅牢性 | 断線なし、コンデンサーの損傷なし |
端末負荷力の引張強度 : 1.0 Kg 保持時間：10±1秒 |
|
端末負荷力の曲げ強度：0.5kg 曲げ時間：4×90ﾟ |
||
| はんだ耐熱性 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±5%以下 |
はんだ温度：260±5℃ はんだ時間：5±0.5秒 |
| はんだ付け性 | 表面錫メッキの 95% |
はんだ温度：260±5℃ はんだ時間：2±0.5秒 |
| 急激な温度変化 | コンデンサを目視検査し、目に見える損傷があってはなりません。 |
下段温度：-40℃ 上限温度：110℃ サイクル数: 5 期間 t1 = 30 分 |
| 振動 | コンデンサを目視検査し、目に見える損傷があってはならない |
周波数範囲: 10~55Hz コース: X、Y、Z (軸) 2時間/軸（合計6時間） 変位振幅：0.75mm |
| 試験項目 | 性能要件 | 試験条件 |
| 気候シーケンス |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±5%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 (5) 耐電圧 : 通常 |
乾熱 上限温度：110℃ 下の持続時間: 16時間 |
|
寒い 温度：-40℃ 所要時間: 2時間 |
||
| 湿熱定常状態 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±5%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 (5) 耐電圧 : 通常 |
+40°C、93% RH、56 日間 |
| 充放電 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±10%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 |
試験電圧：√2×URVAC 50Hz 充放電：0.5秒/回 10000サイクル繰り返し |
| 耐久 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±10%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 |
1.25 x UR VAC 50 Hz、1 時間に 1 回 0.1 秒間 1,000 VAC に増加し、 上限定格温度で 1,000 時間 |
保管条件
1 大気中で長時間放置すると、端子のはんだ付け性が劣化する場合がありますのでご注意ください。
2 特に高温多湿の場所を避け、次の条件を満たしていること（元のパッケージで保管）
温度：35 MAX 相対湿度：60% MAX
3 保管期間: 損失: 最大 12 か月 (パッケージ袋のラベルに記載されている製造日から)
環境要件
1 RoHS の要件への準拠。
2 REACH の要件への準拠。
3 ハロゲンなし (必要に応じて)。
4 Rohs と Reach の第三者による試験結果については、添付 2 を参照してください。
