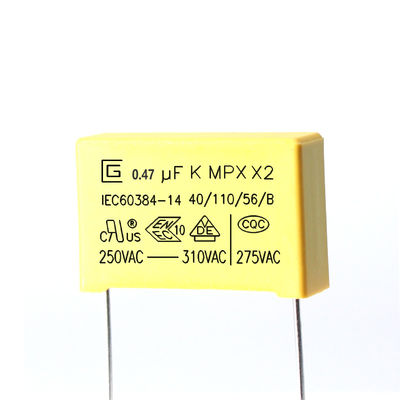

電源反電磁干渉のための高い絶縁抵抗0.47uf 474K 275VAC X2の安全コンデンサー
X2 安全コンデンサ.pdf
X2コンデンサ機能
1.電源の電磁干渉を抑制します。
X2 安全コンデンサの最も一般的な機能は、電源の電磁干渉を抑制することです。通常、電源の中性線と活線の入り口に配置されます。電源では、通常安全用Yコンデンサと併用します。x-コンデンサは、電源ラインの 2 本のワイヤ (LN) 間に接続され、コモンモード干渉を抑制するコンデンサです。Y コンデンサは、電源ラインとグランド (LE、NE) の 2 本のラインの間に接続されるコンデンサであり、通常、差動フィルム干渉を抑制するためにペアで表示されます。電源に安全コンデンサを使用しないと、電源の認定時に EMC 問題が発生するため、安全コンデンサは必須です。
2.抵抗器容量の降圧効果。
電源の電磁干渉を抑えるだけでなく、X2 を 100 ～ 250VAC 電源の回路に直列に接続し、RC 降圧コンデンサとして使用することもできます。抵抗-容量降圧回路は比較的単純で経済的であり、LED モジュールや小型家電制御などの一部の低電力回路でよく使用されます。
マーキング
1.CIGU ロゴ:
2.静電容量：（104K、0.1μF）
3.静電容量許容差：（K）±10％
4.定格電圧：250,275,300,305,310VAC 5.製品クラス：X2
6.製品タイプ：MPX
7. 気候カテゴリ: 40/110/56
8. 受動可燃性クラス:B
9. 中国認証マーク：CQC
10.ドイツの承認マーク：VDE
11.ENEC認証マーク：ENEC
製品紹介
MPX は、メタライズド ポリプロピレン フィルム誘電体、無誘導構造、スズメッキ銅線リード、および難燃性エポキシ樹脂コーティングで巻かれています。UL 94-V0 に準拠した優れた自己修復性と優れた難燃性を備えています。
特徴
1 無誘導構造
2 高い耐湿性
3 自己修復性
4 難燃タイプ（UL94V-0準拠）
5 非常に小さな損失
製品の構造と主な材質
仕様（IEC 60384-14）
| 試験項目 | 性能要件 | 試験条件 |
| キャパシタンス | 指定された公差内 | 1KHz、1Vrms 最大。25℃で |
| 散逸率 | 0.001 (0.1%) 最大 | 1KHz、1Vrms 最大。25℃で |
| 耐電圧 | 異常がないこと | 端子間 4.3UR (Vdc) 60秒の試験。 |
| 端子～筐体間 UR×200％+1500Vac 60秒 | ||
| 絶縁抵抗 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc、60秒/25℃ |
| 終端の堅牢性 | 断線なし、コンデンサーの損傷なし |
端末負荷力の引張強度 : 1.0 Kg 保持時間：10±1秒 |
|
端末負荷力の曲げ強度：0.5kg 曲げ時間：4×90ﾟ |
||
| はんだ耐熱性 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±5%以下 |
はんだ温度：260±5℃ はんだ時間：5±0.5秒 |
| はんだ付け性 | 表面錫メッキの 95% |
はんだ温度：260±5℃ はんだ時間：2±0.5秒 |
| 急激な温度変化 | コンデンサを目視検査し、目に見える損傷があってはなりません。 |
下段温度：-40℃ 上限温度：110℃ サイクル数: 5 期間 t1 = 30 分 |
| 振動 | コンデンサを目視検査し、目に見える損傷があってはならない |
周波数範囲: 10~55Hz コース: X、Y、Z (軸) 2時間/軸（合計6時間） 変位振幅：0.75mm |
| 試験項目 | 性能要件 | 試験条件 |
| 気候シーケンス |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±5%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 (5) 耐電圧 : 通常 |
乾熱 上限温度：110℃ 下の持続時間: 16時間 |
|
寒い 温度：-40℃ 所要時間: 2時間 |
||
| 湿熱定常状態 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±5%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 (5) 耐電圧 : 通常 |
+40°C、93% RH、56 日間 |
| 充放電 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±10%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 |
試験電圧：√2×URVAC 50Hz 充放電：0.5秒/回 10000サイクル繰り返し |
| 耐久 |
(1) 外観 : 目立った損傷なし (2) △C/C : 初期値の±10%以下 (3) DF ( tanδ) : 増加値の ≤ 0.008 (4) IR : 適用限度値の 50% 以上 |
1.25 x UR VAC 50 Hz、1 時間に 1 回 0.1 秒間 1,000 VAC に増加し、 上限定格温度で 1,000 時間 |
保管条件
1 大気中で長時間放置すると、端子のはんだ付け性が劣化する場合がありますのでご注意ください。
2 特に高温多湿の場所を避け、次の条件を満たしていること（元のパッケージで保管）
温度：35 MAX 相対湿度：60% MAX
3 保管期間: 損失: 最大 12 か月 (パッケージ袋のラベルに記載されている製造日から)
環境要件
1 RoHS の要件への準拠。
2 REACH の要件への準拠。
3 ハロゲンなし (必要に応じて)。
4 Rohs と Reach の第三者による試験結果については、添付 2 を参照してください。
品質管理
製品構造
梱包
ビニール袋は最小梱包です。数量は100、200、300、500、1000PCSです。
RoHSのラベルには、製品名、仕様、数量、ロット番号、製造日などが記載されています。
1 つの内箱には N 個の PCS 袋があります
内箱のサイズ (L×W×H)=23×30×30cm RoHSおよびSVHCのマーキング
1 つの外箱には 2 つの内箱があります
外箱のサイズ (L×W×H)=48×32.2×33cm RoHSおよびSVHCのマーキング
