商品の詳細:
|
| 電圧火花にDC: | 75~1000V | サイズ: | 4.5mm×3.2mm |
|---|---|---|---|
| カスタマイズしなさい: | サンプル サービスを提供しなさい | サンプル: | 利用できる |
| キーワード: | ガス放電の管 | 特徴: | 高い絶縁抵抗 |
| ハイライト: | SMDのガス放電の管,230XMガス放電の管 |
||

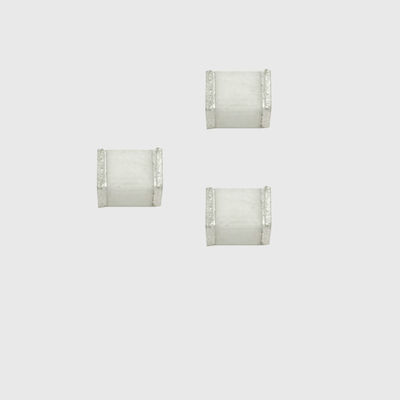

電源用高絶縁抵抗 4.5mm*3.2mm SMD 230XM ガス放電管
SMD 230XM.pdf
ガス放電管の動作原理
印加電圧が増加してガスの絶縁耐力を超えると、2 つの極の間のギャップが放電を破壊し、元の絶縁状態が導電状態に変換されます。残圧レベル。
五極管放電管の主な構成要素は基本的に二極放電管や三極放電管と同じで、放電の対称性が良く、多線保護に適しています。（通信線の保護によく使用されます） 2極放電管の放電分散は比較的大きいです。2極放電管を使用する場合、コモンモード過電圧がディファレンシャルモード過電圧に変換される場合があります。システム内の放電管の両端に印加されるシステムの通常の動作電圧は、放電を維持するための電圧よりも低くする必要があります。そうしないと、フリーホイールの問題が発生します。グロー放電を維持するための電圧値は、アーク放電を維持するための電圧値よりも高い
選択原則
(1) ガス放電管の DC 放電電圧は、ラインの正常な動作に影響を与えないように、ラインの正常な動作中の最大電圧よりも高くなければなりません。
(2) ガス放電管のパルス放電電圧は、瞬間的な過電圧が発生した場合にガス放電管がラインよりも速く応答できるように、ラインが耐えられる最高の瞬時電圧値よりも低くなければなりません。事前に過電圧を安全な値に制限してください。
(3) ガス放電管の保持電圧はできるだけ高くする。過電圧がなくなると、ラインの通常の動作に影響を与えることなく、ガス放電管を時間内に消すことができます。
(4) アース線は、過渡的な大電流を放電しやすいように、できるだけ短く太くしてください。
(5) 過電圧が長時間続くと、ガス放電管が発熱します。過熱による保護された機器の損傷を防ぐために、ガス放電管には故障保護カードデバイスを装備する必要があります。現在、ガス放電管の新製品の中には、フェイルセーフカードが付いているものがあります。
特徴
• RoHS & HF 準拠
• サイズ: 4.5mm*3.2mm
• DCスパークオーバー電圧: 75~1000V
• 安定したブレークダウン電圧。
• 高い絶縁抵抗。
• ホールドオーバー電圧が高い。
• 大きな吸収過渡電流能力。
• 低容量
• マイクロギャップ設計
推奨アプリケーション
・通信機器・CATV機器
• 試験装置
• データライン
• 電源供給装置
• テレコム SLIC 保護
• 電気通信
