商品の詳細:
|
| 電圧火花にDC: | 75~1000V | サイズ: | 4.5mm×3.2mm |
|---|---|---|---|
| カスタマイズしなさい: | サンプル サービスを提供しなさい | キーワード: | ガス放電の管 |
| サンプル: | 利用できる | 特徴: | ホールドオーバー電圧が高い。 |
| ハイライト: | SMDの陶磁器の排出管,230XM陶磁器の排出管 |
||

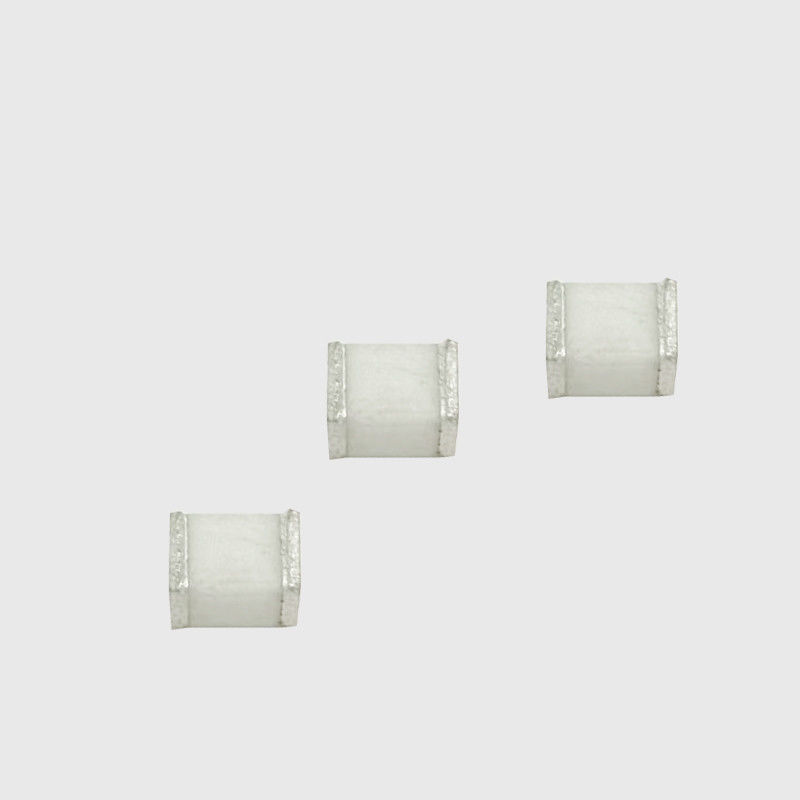

電源用マイクロギャップ設計低容量 4.5mm*3.2mm SMD 230XM ガス放電管
SMD 230XM.pdf
ガス放電管は、通信システムの避雷に広く使用されているギャップ型避雷部品です。放電管は、多段保護回路の最初または最初の 2 段階で使用され、雷の瞬間的な過電流を放電し、過電圧を制限します。放電管は電極間の絶縁抵抗が大きく、寄生容量が小さいため、高周波用途には不向きです。信号ラインの避雷には確かなメリットがあります。放電管の保護特性の主な欠点は、放電時間の遅延が大きいこと、動作感度が理想的でないこと、波頭の急上昇で雷波を効果的に抑制することが難しいこと、および電源システムの落雷保護におけるフリーホイーリングの問題。
一般的に使用されるガス放電管には、２電極放電管と３電極放電管とがある。パッケージシェル材料のほとんどはセラミックであるため、セラミック放電管と呼ばれます。
選択原則
(1) ガス放電管の DC 放電電圧は、ラインの正常な動作に影響を与えないように、ラインの正常な動作中の最大電圧よりも高くなければなりません。
(2) ガス放電管のパルス放電電圧は、瞬間的な過電圧が発生した場合にガス放電管がラインよりも速く応答できるように、ラインが耐えられる最高の瞬時電圧値よりも低くなければなりません。事前に過電圧を安全な値に制限してください。
(3) ガス放電管の保持電圧はできるだけ高くする。過電圧がなくなると、ラインの通常の動作に影響を与えることなく、ガス放電管を時間内に消すことができます。
(4) アース線は、過渡的な大電流を放電しやすいように、できるだけ短く太くしてください。
(5) 過電圧が長時間続くと、ガス放電管が発熱します。過熱による保護された機器の損傷を防ぐために、ガス放電管には故障保護カードデバイスを装備する必要があります。現在、ガス放電管の新製品の中には、フェイルセーフカードが付いているものがあります。
特徴
• RoHS & HF 準拠
• サイズ: 4.5mm*3.2mm
• DCスパークオーバー電圧: 75~1000V
• 安定したブレークダウン電圧。
• 高い絶縁抵抗。
• ホールドオーバー電圧が高い。
• 大きな吸収過渡電流能力。
• 低容量
• マイクロギャップ設計
推奨アプリケーション
・通信機器・CATV機器
• 試験装置
• データライン
• 電源供給装置
• テレコム SLIC 保護
• 電気通信
