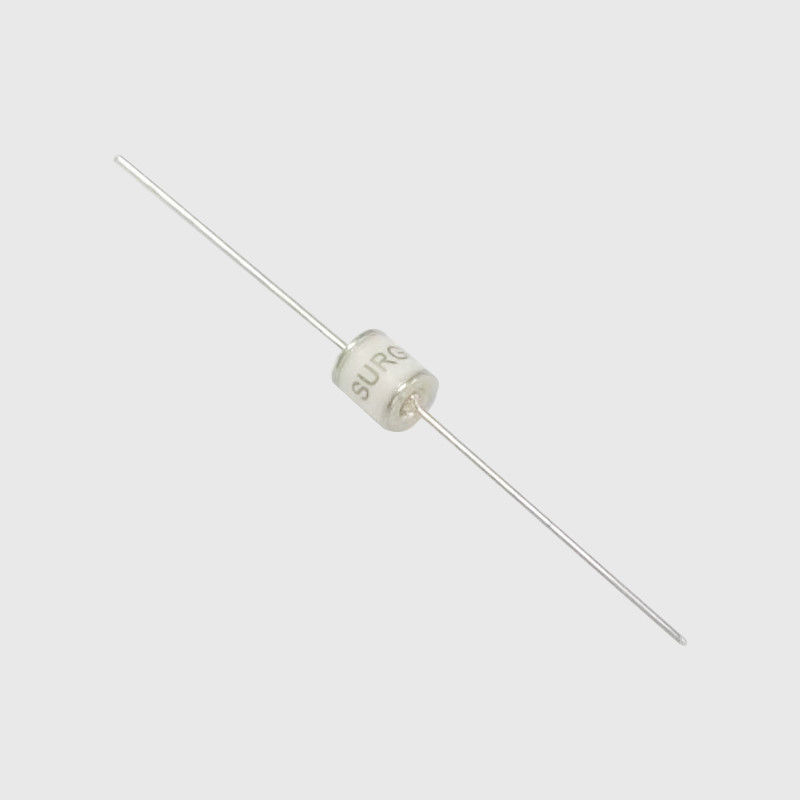

70V - 5000V利用できるガラス排出管SMDの構造のサンプル

低いキャパシタンス ガス放電の管-迎合的なSX5シリーズRoHS及びHF

SX5 0 - 230X SMDT.pdf


構造


あるガス放電の管は管のカプセル封入の貝としてガラスを使用する。パッケージの貝としてまた使用製陶術、および排出管は安定した電気特性が付いている不活性ガスで満ちている（アルゴンのようなおよびネオン ガス、等）。一般的な排出管の排出電極は一般に2または3であり、電極は不活性ガスで分かれている。電極の数の設定に従って、排出管は2棒およびthree-pole排出管に分けることができる。
陶磁器のダイオードの排出管は純粋な鉄の電極で、ニッケル クロム コバルトの合金の帽子、銀銅の溶接の帽子および陶磁器の管ボディおよび他の主要なコンポーネント構成される。管の排出電極は放射性酸化物が塗られ、排出特徴を改善するために管の内部の壁はまた放射性元素が塗られる。排出電極は主に2つの構造を備えている:rod-shapedおよびcup-shaped。rod-shaped電極の排出管では、円柱防熱装置は管ボディの電極と壁の間で取付けられている。防熱網はローカルに過熱することがないし、管を壊れさせるように、熱によってがユニフォームにがちである陶磁器の管ボディを作ることができる。防熱装置の内部はまた放射性酸化物が更に排出の分散を減らすために塗られる。cup-shaped電極の排出管では、モリブデンの網はコップの口で取付けられ、セシウムの要素はまた排出の分散を減らすコップに取付けられている。
three-electrode排出管はまた純粋な鉄の電極、ニッケル クロム コバルトの合金の帽子、銀銅の溶接の帽子および陶磁器の管で構成される。ダイオードの排出管と別、ニッケル クロム コバルトの合金シリンダーは第3棒、すなわち、地上の電極としてthree-electrode排出管に加えられる。


主義


排出管の働く原則はガスのギャップの排出である。ある特定の電圧が排出管の2本の棒の間で適用されるとき、不均等な電界は電極の間で発生する:この電界の行為の下で、管のガスは分離し始める。分野強さがガスの絶縁耐力を超過する時電極間のギャップを作る応用電圧増加が排出によって、2本の棒間のギャップ破壊され、元の絶縁の州が伝導性の状態に変形する時。伝導の後で、排出管の2本の棒間の電圧は排出アークによって定められた残りの電圧レベルに残る。、この残りの電圧は排出管に平行して接続される電子機器が過電圧の損傷から保護されるように、一般に非常に低い

特徴

1. 迎合的なRoHS及びHF
2. SMDの構造
3.電圧火花にDC:70~5000V 4.低いキャパシタンス
5.代理店の認識:UL
6.実用温度:- 30°C | +85°Cの貯蔵
温度:- 40°C | +115°C


プロダクトの倉庫の貯蔵条件

·貯蔵条件:
1.保管温度:-10°C~+40°C
2.相対湿度:≤75%RH
3.腐食性の大気および日光から保ちなさい。·貯蔵の期間:1年



推薦された適用

1. ケーブル モデム
2. xDSL
3.セット トップ ボックス
4.テレビ
5.力の製造者
6.家電
