商品の詳細:
|
| タイプ:: | X2 安全コンデンサ | キャパシタンス：: | 0.015UF |
|---|---|---|---|
| 定格電圧：: | 250～310V | モデル番号：：: | MKP X2 |
| 実用温度: | -40℃～+110℃ | 適用:: | クロスザライン、干渉抑制回路、モーター、ファン、エアコンなどで広く使用されています。 |
| 静電容量許容差:: | 指定目录不存在或不允许操 | パッケージ: | カートンシーリング |
| ハイライト: | X2安全コンデンサー0.015 UF,反干渉X2の安全コンデンサー,0.015 UFのコンデンサー |
||

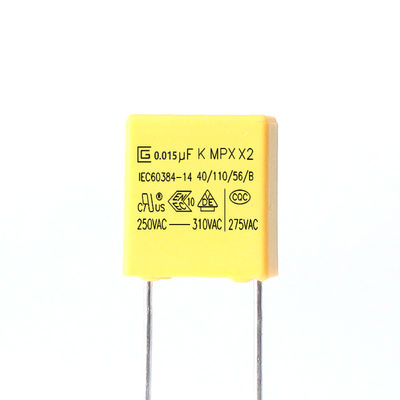

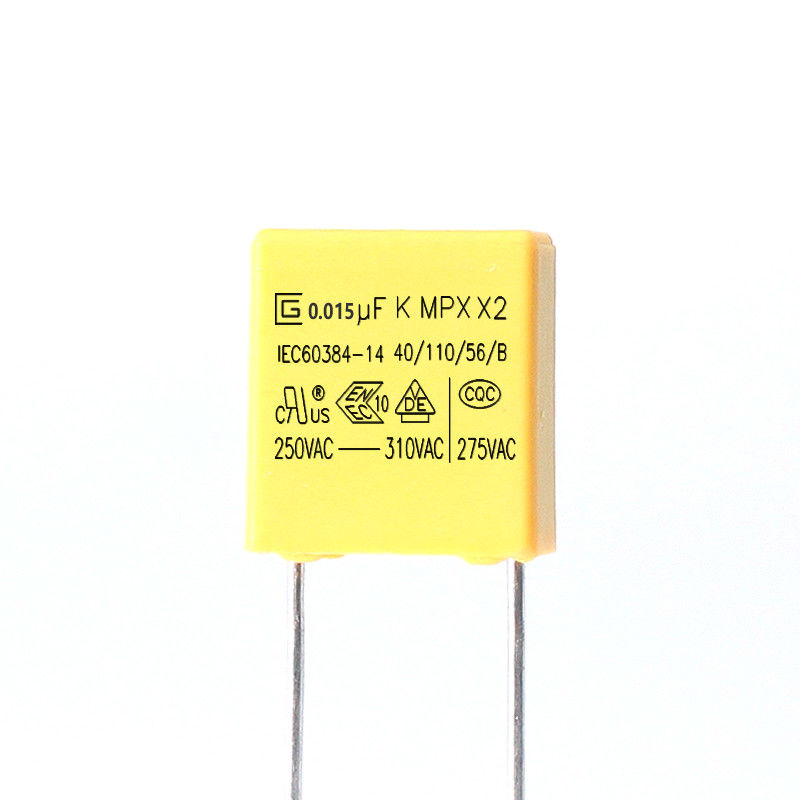

0.015uf 310v X2の安全コンデンサーのAnti-Interferenceコンデンサーの自己回復特性
Xのコンデンサーのフル ネームは一般に呼ばれる:電源の電磁妨害雑音を抑制するためのX2 （X1/X3/MKP）コンデンサー。通常、回路の主関数は次のとおりである:電源の交差線回路、終了する電子プロダクトがEMCの条件を満たすことを確認するためにEMIのろ過、火花の除去回路、等。
製品紹介
MPXは金属で処理されたポリプロピレンのフィルムの誘電体、無誘導性の構造、錫メッキされた銅線の鉛および炎-抑制エポキシ樹脂 コーティングとwindedである。それらに自己回復およびよい炎- UL 94-V0に従う抑制剤の優秀な特徴がある
タイプ適用
プロダクトは干渉のサプレッサーおよびを渡ラインのコンデンサーの塗布のために広く利用された。コンデンサーの失敗が感電の危険をもたらさない状態で使用されるのために適した。
特徴
1つの非誘導の構造
2高いmoisture-resistance
3自己回復特性
4炎-抑制タイプ（UL 94V-0との承諾）
5非常に小さい損失
6つの優秀な頻度および温度の特徴
7高い絶縁抵抗
指定（IEC 60384-14）
| テスト項目 | 性能要件 | テストの状態 |
| キャパシタンス | 許容の中では指定した | 1KHz、最高1Vrms。25℃ |
| 誘電正接 | 最高0.001 （0.1%）。 | 1KHz、最高1Vrms。25℃ |
| 電圧証拠 | 異常でであってはなりません | 60secのターミナル4.3UR （Vdc）テスト間。 |
| ターミナルとエンクロージャUR×200%+1500Vac間、60sec。 | ||
| 絶縁抵抗 | CRの≤ 0.33μF IRの≥ 15,000MΩのCR >0.33μF IR ≥6,000s | 100±15Vdc、60sec/25℃ |
| 終了の強さ | コンデンサーのワイヤー破損無しそして損傷無し |
末端の負荷力の緊張した強さ:1.0 Kg 保留時間:10 ± 1sec |
|
末端の負荷力の曲がる強さ:0.5 Kg 曲がる時間:4 x 90 ゚ |
||
| はんだ付けする熱への抵抗 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±5% |
はんだの温度:260±5℃ はんだの時間:5±0.5sec |
| Solderability | 表面に錫メッキすることの95% |
はんだの温度:260±5℃ はんだの時間:2±0.5sec |
| 温度の急速な変更 | コンデンサーは視覚で検査され、目に見える損傷がない。 |
部門の温度を下げなさい:-40℃ 上部の部門の温度:110℃ 周期の数:5 持続期間t1 = 30分 |
| 振動 | コンデンサーは視覚で検査され、目に見える損傷がない |
周波数範囲:10~55Hz コース:X、Y、Z （軸線） 2h / 軸線（合計の6h） 変位の広さ:0.75mm |
| テスト項目 | 性能要件 | テストの状態 |
| 気候上順序 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±5% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% （5）電圧証拠:常態 |
乾燥した熱 上部の温度:110℃ より低い持続期間:16Hrs |
|
冷たい 温度:-40℃ 持続期間:2Hrs |
||
| 定常湿気がある熱 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±5% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% （5）電圧証拠:常態 |
+40°Cおよび93% RH、56日 |
| 充満および排出 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±10% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% |
テスト電圧:√2 X URVAC 50のHz 充満および排出:0.5sec/time 10000の周期のために繰り返される |
| 持久力 |
（1）出現:目に見える損傷無し （2）△ C/C:初期値の≤ ±10% （3） DF （tanδ）:増加された価値の≤ 0.008 （4） IR:適当な限界の≥ 50% |
1.25のx UR VAC 50のHz、一度あらゆる時間 0.1第2のための1,000VACへの増加、 上部の評価される温度の1,000時間 |
