| 定位電圧: | 50V | 極化: | 分極される |
|---|---|---|---|
| 動作温度: | -55°Cへの+105°C | さざ波の流れ: | 4.2a |
| 容量: | 1uF | シリーズ: | ECOS2DA |
| 許容性: | ±20% | 流出電流: | 指定値より小さいまたは同等である. 20°Cで名値電圧を2分後適用する |
| 静電容量許容差: | ±20% (M) (20°C,120Hz) | 定位電圧範囲: | 2.5 ~ 25V |

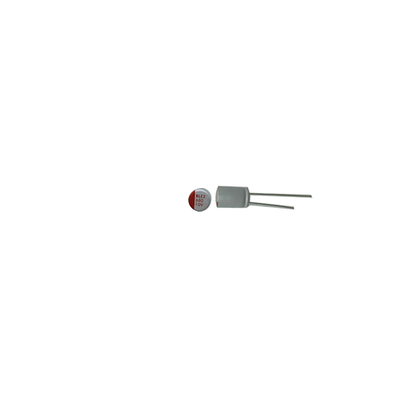

| ハイライト: | 10V アルミ電解コンデンサ,680UF アルミニウム電解コンデンサ,SMDのアルミニウム電気分解コンデンサー |
||
ソリッドアルミ電解コンデンサは、さまざまな電子用途向けに設計された高品質コンポーネントです。その信頼性と性能で知られており、このコンデンサは回路機能を強化するための優れた機能を提供します。
漏れ電流が0.01CVまたは3μA（大きい方）の場合、このアルミソリッドコンデンサは効率的な動作と最小限の電力損失を保証します。この属性は、回路の完全性を維持し、不必要なエネルギーの無駄を防ぐために不可欠です。
2.5mmのリード間隔により、回路基板内での取り付けと接続が容易になります。この間隔機能は、組み立てプロセス中に利便性を提供し、指定された領域へのコンデンサの迅速かつ安全な配置を可能にします。
±20％の許容範囲内で動作することにより、このアルミ電解コンデンサは、一貫した性能と正確な機能を保証します。厳しい許容範囲により、コンデンサは指定された制限内で動作し、電子システムの全体的な精度に貢献します。
極端な条件に耐えるように設計されており、動作温度範囲が-55℃〜+105℃であるため、このコンデンサは幅広い環境に適しています。氷点下の温度にさらされても、高温にさらされても、このアルミ電解コンデンサは性能と信頼性を維持し、多様な動作条件下での安定性を保証します。
50Vの定格電圧により、このコンデンサは適度な電圧レベルを容易に処理でき、信頼性の高いエネルギー貯蔵および放電機能を必要とするさまざまな電子用途に適しています。定格電圧により、コンデンサは指定された制限内で安全かつ効果的に機能することが保証されます。
全体として、ソリッドアルミ電解コンデンサは、優れた性能と耐久性を提供する、用途が広く信頼性の高いコンポーネントです。低漏れ電流、最適なリード間隔、厳しい許容範囲、広い動作温度範囲、適切な定格電圧などの高度な機能により、要求の厳しい電子プロジェクトや用途に最適です。
| 動作温度 | -55℃〜+105℃ |
| 静電容量 | 1uF |
| リード間隔 | 2.5mm |
| シリーズ | ECOS2DA |
| 取り付けタイプ | 表面実装 |
| Esr（等価直列抵抗） | 0.035オーム@ 100kHz |
| リップル電流 | 4.2A |
| 許容誤差 | ±20％ |
| 分極 | 分極 |
| 寿命 | 2000時間@ 105℃ |
SLFCFアルミ電解コンデンサは、信頼性が高く長持ちするコンデンサが必要なさまざまな用途向けに設計された高品質のソリッドアルミ電解コンデンサです。このソリッドAl Capは、独自の分極により、特定の電圧方向が必要な回路に最適です。
このアルミソリッド電解コンデンサの主な特徴の1つは、4.2Aという印象的なリップル電流定格であり、変動する電流負荷のある用途に適しています。この属性は、動的な電気システムでも安定したスムーズな動作を保証します。
105℃で2000時間の長い寿命により、SLFCFコンデンサは、長時間動作または高温環境を必要とするプロジェクトにとって耐久性のある選択肢となります。この信頼性は、コンポーネントの故障が許されない重要なシステムに不可欠です。
2.5mmのリード間隔により、このソリッドAl Capはさまざまな回路レイアウトに簡単に統合でき、設計および組み立てプロセスに柔軟性を提供します。最適なリード間隔により、設置とメンテナンスが簡素化され、製造時の時間と労力を節約できます。
さらに、0.01CVまたは3μA（大きい方）の低漏れ電流により、効率的なエネルギー使用が保証され、不必要な電力損失が防止されます。この機能は、エネルギー効率が優先される用途（エネルギーに敏感な電子機器やバッテリー駆動デバイスなど）に不可欠です。
SLFCFアルミ電解コンデンサは、産業オートメーション、電源、車載電子機器、電気通信など、幅広い場面やシナリオに適しています。その堅牢な構造と信頼性の高い性能により、高品質のソリッドアルミ電解コンデンサを必要とする要求の厳しい用途に最適な選択肢となります。
ソリッドアルミ電解コンデンサの製品カスタマイズサービス:
ブランド名：SLFCF
リード間隔：2.5mm
リップル電流：4.2A
寸法：6.3mm X 5.4mm
取り付けタイプ：表面実装
許容誤差：±20％
キーワード：アルミソリッド電解コンデンサ、ソリッドアルミコンデンサ、アルミ電解コンデンサ
ソリッドアルミ電解コンデンサの製品技術サポートとサービスには以下が含まれます:
- 製品のインストールと使用に関する専門家の支援
- 発生した問題のトラブルシューティングガイダンス
- 詳細な製品仕様とデータシートへのアクセス
- 最適な製品性能に関する推奨事項
- 保証情報、返品または交換に関する支援
- 製品の進歩と改善に関する最新情報
製品の梱包:
各ソリッドアルミ電解コンデンサは、安全な輸送と取り扱いを確実にするために、保護プラスチックトレイに丁寧に梱包されています。次に、トレイは頑丈な段ボール箱に入れられ、製品情報と取り扱い説明が記載されています。
発送:
発送の場合、ソリッドアルミ電解コンデンサは、輸送中の損傷を防ぐために、緩衝材を使用して発送箱にしっかりと梱包されています。箱は封印され、受取人の住所や追跡番号など、必要な発送情報が記載されています。
AP-CON MRPEシリーズ仕様
1. アプリケーション
この仕様は、PEシリーズの導電性ポリマーアルミソリッド電解コンデンサに指定するものとします。
2. 部品番号の構成
6R3 MRPE 221 M 0606
定格電圧 シリーズコード 静電容量 容量許容差 サイズコード 特殊コード
2. 1 定格電圧コード
表1 定格電圧とサージ電圧
| 定格電圧コード | 定格電圧（V） | サージ電圧（V） |
| 2R5 | 2.5 | 2.9 |
| 3R0 | 3 | 3.4 |
| 4R0 | 4 | 4.6 |
| 6R3 | 6.3 | 7.2 |
| 100 | 10 | 11.5 |
| 160 | 16 | 18.4 |
2.2 静電容量コード
Ta le 2 Rate 静電容量
| 静電容量コード | 静電容量（uF） |
| 3R3 | 3.3 |
| 100 | 10 |
| 221 | 220 |
| 122 | 1200 |
2.3 静電容量許容差コード
表3 静電容量許容差
| 容量許容差コード | 容量許容差 |
| M | 20% |
2.4 サイズコード
Ta le 4 ラジアル型コンデンサの寸法
| サイズコード | 直径（mm） |
ケース長 （mm） |
| 04X5 | 4 | 5 |
| 05X8 | 5 | 8 |
| 06X5 | 6.3 | 5 |
| 0606 | 6.3 | 6 |
| 08X8 | 8 | 8 |
| 08A2 | 8 | 11.5 |
| 10A2 | 10 | 11.5 |
3. 定格
3. 1 カテゴリ温度範囲 -55〜+105 oC
3.2 サージ電圧
定格電圧 * 1.15
3.3 定格リップル電流
定格リップル電流は、標準定格リストに従うものとします。これらの電流は、105 oCで100kHzの正弦波の実効値です。
電気的および機械的性能と試験方法
4. 1 測定条件
各測定は、温度15〜35 oC、相対湿度45〜85％で行うものとします。さらに、これらの測定は、温度20土2 oC、相対湿度60〜70％で行うことが望ましく、コンデンサは測定温度で十分な時間を保つものとします。
4.2 電圧処理
漏れ電流が疑わしい場合は、次の手順を含む電圧処理を実行した後に測定します。
( 1) DC定格電圧を105土2 oCで60分間コンデンサに印加します。
(2) 電圧を印加した状態で室温まで冷却します。
(3) 約1kΩ/Vの抵抗器を介して放電します。
4.3 電気的性能
4.3. 1 定格静電容量の許容差
定格静電容量は、20土2 oCで120Hz土10％で測定された定格静電容量に対して、-20％〜+20％（M）の許容差を満たすものとします。
4.3.2 漏れ電流
DC定格電圧は、1kΩの保護抵抗を介してコンデンサのアノードとカソードのリード線端子間に印加し、漏れ電流は、20土2 oCで定格値に達してから2分後に表5に記載されている値以下であるものとします。
値が疑わしい場合は、セクション6.2で説明されているように、電圧処理を実行した後に漏れ電流を測定します。
4.3.3 損失角の正接（tanδ）
Tanδ値は、20土2 oCで120Hz土10％で測定した場合、0.10以下であるものとします。
4.3.4 等価直列抵抗（ESR）
表8に記載されている以下の条件下で測定された100kHzでのESRは、表5の値以下であるものとします。
4.3.5 高温および低温でのインピーダンス
-55土3 oCまたは105土2 oCでの100kHzでのインピーダンスは、表9に記載されている値を満たすものとします。
表9 低温または高温でのインピーダンス
| Z(-55 oC)/Z(+20 oC) | < 1.25 |
| Z(105 oC)/Z(+20 oC) | < 1.25 |
4.4 機械的性能
4.4. 1 リード線端子の引張強度
コンデンサの本体を固定し、表10に記載されている負荷を、リード線端子に引き出し方向に徐々に指定値まで印加し、10土1秒間保持します。このテスト後、そのコンデンサは使用上の欠陥の変化を示してはなりません。
Ta le 10 引張 強度 loa of lea ワイヤー 端子
| ケース直径（mm） | 負荷強度（N） | 負荷強度（kgf） |
| Φ4 | 2.5 | 0.255 |
| Φ5 | 5 | 0.51 |
| Φ6.3 | 5 | 0.51 |
| Φ8 | 10 | 1.0 |
| Φ10 | 10 | 1.0 |
4.4.2 リード線端子の曲げ強度
表11に記載されている曲げ強度負荷をリード線端子の端に吊り下げ、コンデンサの本体を90o曲げて元の位置に戻します。この操作は、約2〜3秒間実行するものとします。次に、本体を反対方向に90°曲げて、同じ速度で元の位置に戻します。このテストでは、そのコンデンサは使用上の欠陥の変化を示してはなりません。
Ta le 11 Ben ing 強度 loa of lea ワイヤー 端子
| ケース直径（mm） | 負荷強度（N） | 負荷強度（kgf） |
| Φ4 | 1.25 | 0.127 |
| Φ5 | 2.5 | 0.255 |
| Φ6.3 | 2.5 | 0.255 |
| Φ8 | 5 | 0.51 |
| Φ10 | 5 | 0.51 |
Q: このアルミ電解コンデンサのブランド名は？
A: このコンデンサのブランド名はSLFCFです。
Q: ソリッドアルミ電解コンデンサの定格電圧は？
A: このコンデンサの定格電圧は[ここに定格電圧を挿入]です。
Q: ソリッドアルミ電解コンデンサの静電容量値は？
A: このコンデンサの静電容量値は[ここに静電容量値を挿入]です。
Q: このソリッドアルミ電解コンデンサの動作温度範囲は？
A: このコンデンサの動作温度範囲は[ここに温度範囲を挿入]です。
Q: ソリッドアルミ電解コンデンサは高周波アプリケーションで使用できますか？
A: はい、このコンデンサは高周波アプリケーションに適しています。
