| Voltage Rating: | 50V | Polarization: | Polarized |
|---|---|---|---|
| Operating Temperature: | -55°C To +105°C | Ripple Current: | 4.2A |
| Capacitance: | 1uF | Series: | ECOS2DA |
| Tolerance: | ±20% | Leakage Current: | Less than or equal to the specified value. After 2 minutes application of rated Voltage at 20℃ |
| Capacitance tolerance: | ±20%(M) (at 20℃,120Hz) | Rated Voltage Range: | 2.5 ~ 25V |

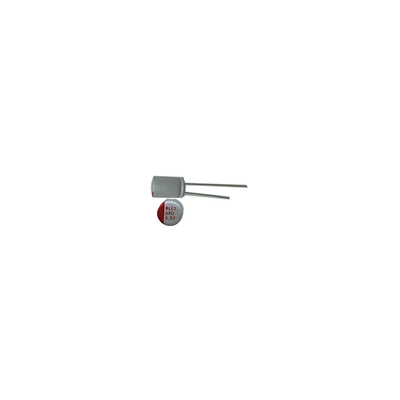

| ハイライト: | 680UF6.3V固体アルミニウム電解コンデンサ,6.3V固体アルミニウム電解コンデンサ,SMDタイプ固体アルミニウム電解コンデンサ |
||
固体アルミニウム電解電容器は,様々な電子アプリケーションのために設計された高品質の部品です.信頼性と性能で知られています.このコンデンサは,回路の機能性を向上させる特別な機能を提供しています..
このアルミ固体コンデンサターは,最大値である0.01CVまたは3μAの流出電流で,効率的な動作と最小限の電源損失を保証します.この特性 は,回路 の 完全 性 を 保ち,不要 な エネルギー 浪費 を 防止 する ため に 極めて 重要 です.
2.5mmのリード・アスペーシングにより,回路板内の安装と接続が容易になります.このアスペーシング機能は,組み立てプロセス中に便利性を提供します.コンデンサータを指定された領域に迅速かつ安全に配置できるようにする.
このアルミニウム電解コンデンサターは ± 20% の許容範囲内で動作し,一貫した性能と正確な機能性を保証します.厳格な許容量は,コンデンサが指定された限界内で動作することを保証します電子システムの全体的な精度に寄与します.
極端な条件に耐えるように設計され, -55°Cから+105°Cの動作温度範囲により,このコンデンサは幅広い環境に適しています.凍結温度や高温にさらされてもこのアルミニウム電解質コンデンサターは,様々な動作条件で安定性を確保し,その性能と信頼性を維持します.
50Vの電圧で 適度な電圧を簡単に処理できます信頼性の高いエネルギー貯蔵と放出能力を必要とする様々な電子アプリケーションに適している定位電圧は,コンデンサターが指定された限界内で安全かつ効果的に機能することを保証します.
総合的に,固体アルミ電解電容器は,優れた性能と耐久性を提供する多用的で信頼性の高い部品です.最適な鉛間隔厳格な耐久性,広範囲の動作温度範囲,適正な電圧評価により,要求の高い電子プロジェクトやアプリケーションに理想的な選択となります.
| 動作温度 | -55°C から +105°C |
| 容量 | 1uF |
| 鉛間隔 | 2.5mm |
| シリーズ | ECOS2DA |
| マウントタイプ | 表面マウント |
| ESR (同等数列抵抗) | 0.035オーム @ 100kHz |
| リップル・ストリーム | 4.2A |
| 許容性 | ±20% |
| 極化 | 極化 |
| 生涯 | 2000 時間 @ 105°C |
SLFCF アルミエレックキャップは,信頼性と耐久性のあるコンデンサが要求される様々なアプリケーションのために設計された高品質の固体アルミ電解コンデンサです.独特の偏光でこのSolid Al Capは 特定の電圧方向が必要とする回路に最適です
このアルミニウム固体電解質コンデンサターの重要な特徴の1つは,4.2Aの印象的な波動電流評価であり,変動する電流負荷のアプリケーションに適しています.この属性は,動的電気システムでも安定してスムーズに動作することを保証します..
105°Cで2000時間の長寿は,SLFCFコンデンサターが長時間稼働時間や高温環境を必要とするプロジェクトに耐久性のある選択肢となります.この信頼性は,部品の故障が選択肢ではない重要なシステムにとって不可欠です.
このSolid Al Capは 2.5mm のリード間隔で,様々な回路レイアウトに簡単に統合し,設計と組み立てプロセスに柔軟性を提供します.最適なリード間隔は,設置と保守を簡素化します生産中に時間と労力を節約します.
さらに,低流出電流は0.01CVまたは3μAで,どちらが大きいかにより,効率的なエネルギー使用を保証し,不要な電源損失を防ぐ.この特徴は,電力効率が優先されるアプリケーションにとって重要です.例えばエネルギーに敏感な電子機器や電池駆動装置などです
SLFCF アルミエレックキャップは,産業自動化,電源,自動車電子機器,通信など,幅広い機会とシナリオに適しています.その堅牢な構造と信頼性の高い性能は,高品質の固体アルミ電解コンデンサを必要とする要求の高いアプリケーションのための汎用的な選択になります.
固形アルミ電解コンデンサータの製品カスタマイズサービス:
ブランド名:SLFCF
鉛間隔: 2.5mm
波動電流: 4.2A
サイズ: 6.3mm × 5.4mm
設置タイプ: 表面マウント
容量: ±20%
キーワード: アルミ固体電解質コンデンサ 固体アルミコンデンサ アルミ電解質コンデンサ
固体アルミニウム電解コンデンサータのための当社の製品技術サポートとサービスには,以下が含まれます:
- 製品設置と使用に関する専門家の支援
- トラブルシューティングガイド
- 詳細な製品仕様とデータシートへのアクセス
- 最適な製品性能のための推奨事項
- 保証に関する情報と返品や交換の支援
- 製品開発と改善に関する最新情報
商品のパッケージ:
各固体アルミ電解コンデンサは 安全な輸送と取り扱いのために 保護プラスチックトレイに慎重に梱包されます. トレイは,しっかりした紙箱に入れます.製品情報と操作指示が表示されている.
輸送:
輸送のために,固体アルミ電解コンデンサは,輸送中に損傷を防ぐために,マッシング材料を装着した輸送箱に安全に梱包されています.箱は密封され,必要な輸送情報とラベルを輸送の監視を容易にするために,受信者の住所と追跡番号を含む.
AP-CON MRPE シリーズ 仕様
1適用する
この仕様は,PEシリーズにおける導電性ポリマーアルミニウム固体電解コンデンサについて規定しなければならない.
2部品番号の組成
6R3 MRPE221M について0606
定位電圧 シリーズコード 容量 最大容量 サイズコード 特別コード
2. 1 定位電圧コード
表 1 定位電圧と突発電圧
| 定位電圧コード | 定数電圧 (V) | 超電圧 (V) |
| 2R5 | 2.5 | 2.9 |
| 3R0 | 3 | 3.4 |
| 4R0 | 4 | 4.6 |
| 6R3 | 6.3 | 7.2 |
| 100 | 10 | 11.5 |
| 160 | 16 | 18.4 |
2.2 容量コード
タ ロー 2 税率 容量
| 容量コード | 容量 (uF) |
| 3R3 | 3.3 |
| 100 | 10 |
| 221 | 220 |
| 122 | 1200 |
2.3 容量許容度コード
表 3 容量許容量
| 制限許容範囲コード | 制限許容量 |
| M について | 20% |
2.4 サイズコード
表 4 リアル型コンデンサターの寸法
| サイズコード | 直径 (mm) |
ケースの長さ (mm) |
| 04X5 | 4 | 5 |
| 05X8 | 5 | 8 |
| 06X5 | 6.3 | 5 |
| 0606 | 6.3 | 6 |
| 08X8 | 8 | 8 |
| 08A2 | 8 | 11.5 |
| 10A2 | 10 | 11.5 |
3. 評価
3. 1 カテゴリーの温度範囲 -55〜+105 oC
3.2 突発電圧
定位電圧*1.15
3.3 定位波動電流
定位波動は標準定位列表に従っており,これらの電流は105 oCのシナリオ波100kHzのrms値である.
電気・機械性能と試験方法
4. 1 測定条件
各測定は15〜35 oCの温度と45〜85%の相対湿度で実施する.さらに,これらの測定は20土2 oCの温度で実施することが好ましい.比較的湿度60~70%測定温度に十分な時間保持する.
4.2 ストレージ処理
漏れ電流が疑わしい場合は,電圧処理を行った後に測定し,次の手順を要する.
(1) コンデンサターに105土2 oCで60分間直流定位電圧を適用する.
(2) 電圧 を 適用 し て 室温 に 冷却 する.
(3) 約1Ω/Vの電阻を通って放電する.
4.3 電動性能
4.3. 1 定数容量に対する許容量
定数容量は,20土2 oCの120Hz土10%で測定された定数容量に対して, -20%から+20% (M) の許容範囲内で満たさなければならない.
4.3.2 漏れ電流
DC 定位電圧は,コンデンサターのアンードとカソードの鉛線端間に1kΩの保護抵抗によって適用される.漏れ電流は,電圧が20土2 oCの名値に達した2分後,表5に記載されている値よりも小さいか,それと同等である..
値が疑わしい場合は,第6項に記載されているように電圧処理を行った後に漏れ電流を測定する.2.
4.3.3 損失角の接点 (tanδ)
タンδ値は,20土2 oCの120Hz土10%で測定された0.10未満または同等である.
4.3.4 同等の連続抵抗 (ESR)
表8に記載されている次の条件で測定された100kHzのESRは,表5の値よりも小さいか,それと同等である.
4.3.5 高温と低温での阻力
100kHzで -55土3 oCまたは105土2 oCのインペデンス値は,表9に記載されている値を満たす.
表 9 低気温または高気温における阻力
| Z ((−55 oC) /Z ((+20 oC) | < 125 |
| Z ((105 oC) /Z ((+20 oC) | < 125 |
4.4 機械性能
4.4. 1 鉛線末端の引力
コンデンサータのボディを固定した状態で,表10に記載された負荷は,引出方向のリードワイヤ端に,指定値まで徐々に施され,10土1秒間保持しなければならない.このテストの後, コンデンサータは,使用中の変更に欠陥がないようにしなければならない.
タ ロー 10引っ張る 強度 ロア について レア ワイヤー 終了
| ケース直径 (mm) | 負荷強度 (N) | 負荷強度 (kgf) |
| Φ4 | 2.5 | 0.255 |
| Φ5 | 5 | 0.51 |
| Φ63 | 5 | 0.51 |
| Φ8 | 10 | 1.0 |
| Φ10 | 10 | 1.0 |
4.4.2 鉛線末端の屈曲強度
表11に記載された屈曲強度負荷は,鉛線末端に吊り付けられ,コンデンサータのボディは90°に曲がり,元の位置に戻す.この操作は約2〜3秒間行われます.. その後,ボディは反対方向に90°で曲がり,同じ速度で元の位置に戻る.この試験では,そのコンデンサータは使用中の変化に欠陥がないようにしなければならない.
タ ロー 11ベン について 強度 ロア について レア ワイヤー 終了
| ケース直径 (mm) | 負荷強度 (N) | 負荷強度 (kgf) |
| Φ4 | 1.25 | 0.127 |
| Φ5 | 2.5 | 0.255 |
| Φ63 | 2.5 | 0.255 |
| Φ8 | 5 | 0.51 |
| Φ10 | 5 | 0.51 |
Q:このアルミ電解電容器のブランド名は?
A: このコンデンサータのブランド名は SLFCFです
Q: 固体アルミ電解コンデンサの電圧値は?
A: このコンデンサータの電圧は [ここに電圧を入力してください]です
Q: 固体アルミニウム電解電容器の電容量は?
A: このコンデンサの容量値は [ここに容量値を挿入します].
Q: この固体アルミニウム電解コンデンサの 動作温度範囲は?
A: このコンデンサータの動作温度範囲は [温度範囲をここに挿入します].
Q: 固体アルミ電解コンデンサは高周波アプリケーションで使用できますか?
A: そうです このコンデンサは高周波の用途に適しています
