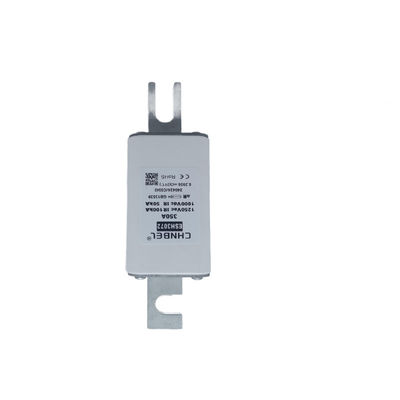

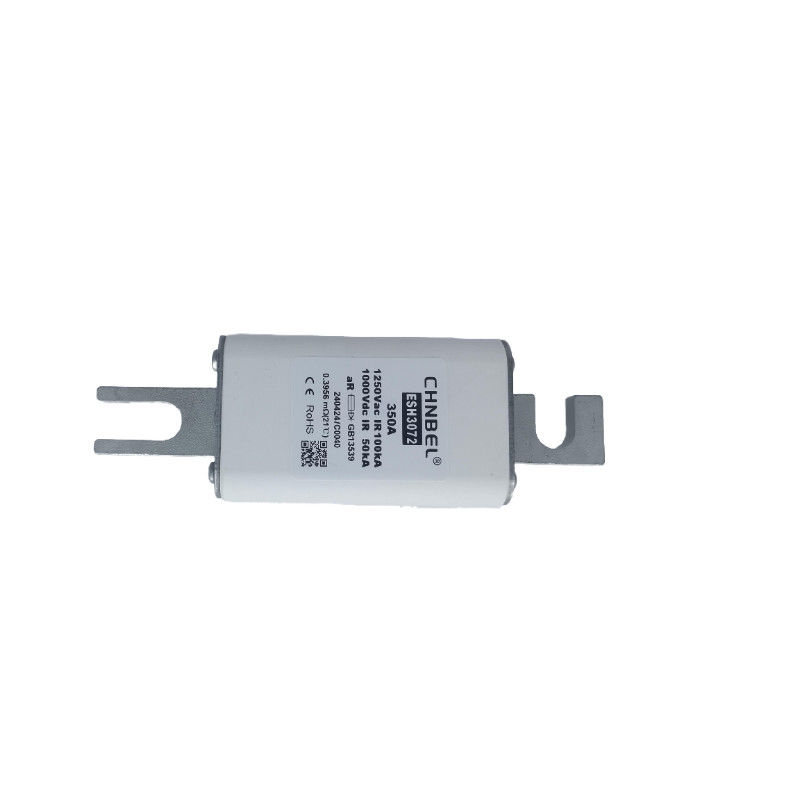

製品説明:
120kA@1500VdcのIR評価で,この高電圧バックアップシューズは高レベルの電気エネルギーを処理することができます.電気機器やインフラストラクチャが過電による損傷や故障から保護されていることを確保する.
高圧放出シューズは GB13539/IEC60269 規格と承認に準拠して設計されており,最高品質と安全基準を満たしています.このシューズ が 高電圧 の 条件 に よっ て 安定 し て 信頼 さ れ ます.
この高電圧電流制限シューズの重要な特徴の一つは 5ms未満の速いアーチタイムです.これは,過剰電流の場合,電気システムに損傷を防ぐために,ファイューズが迅速かつ効率的に欠陥を隔離します.
高電圧電源の制限シューズに投資するのは 高電圧の電気装置にとって 賢明な選択です電気 システム が 過電源 から 保護 さ れ て いる と 確信 できる.
特徴と利点:
電気回路保護装置,UPSセンター,充電システム,インバーター,充電堆.このシリーズのファイューズは,
世界で最も先進的な硬化技術で 振動抵抗と高電流破裂能力を効果的に向上させます
尺寸 (mm)
タイム・現在の曲線
輸送 と 貯蔵
激しい天気による攻撃や機械的な損傷を避ける
保存温度: -40°C~120°C (−40°F~248°F)"
製品保存 湿度:T=40°C RH≤70%,T≤30°C RH≤80%,T≤20°C RH≤90%
パッケージ保存 温度: -40°C~80°C ((-40°F~176°F);
パッケージ保存 湿度: RH≤90%,冷凝物なし.
運用条件
ほらファイューズは,修正なしで流動条件下で定期的に動作できる.
通常の動作条件を超えても,まだ許容される動作領域にある場合は,シューズを修正し,追加の相談が必要かもしれません.
許可された面積に一致する場合は,さらなる適用性試験と分析のために当社の会社に連絡してください.
ほら常流電流は,推奨される定電流の75%以下でなければならない.
ほら動作温度:−5°C~40°C (−23°F~104°F)
ほら許容される動作温度:-40°C~125°C ((-40°F~257°F);
ほら温度調整因数: -5°C (−23°F) 以下の低過負荷 (L.O.) の場合,前弧化時間はわずかに延長され,定数電流はわずかに増加する.
ほら温度40°C (~104°F) 以上で動作する場合は,定位電流の追加調整が必要,因数: -Kt①.
*注①: Kt値は,通常の動作シナリオでは,安全電流の許容量を考慮した.
高さ
ほら操作条件:高度≤2500m 許可される操作条件:高度は2000mから4500m
ほら高さ調整因子:高さでは電解強度/熱散が低下し,圧力力に影響する.
(a) フュージュース (fuses) T上昇は,高度100m増加ごとに0.1-0.5k増加する.
(b) 平均環境温度は,高度100m増加ごとに0.5k減少する.
(c) オープン環境で動作する場合は,標高が定位電流に影響することを無視します.
d) 閉ざされた環境で動作し,環境温度は依然として40°Cを超えることができます(104°Fについて)電流を低減する.
高さ1000mの上昇ごとに2%~5%
*注:同じシリーズでは,最高電流は最大電流減算因数,最低電流は最小電流減算因数を指します.
(a) 2000m~4500mの間では, 1000mごとに電解強度が12~15%低下する.1異なる電解隙間から調整する
(b) ファイューズ・ダイエレクトリック距離は,通常 GB/T16935 よりもはるかに長い.1特殊なミニサイズがない限り,電解隙を無視する.
c) ファイューズと他の電子構造物,または地面との介電距離は,高度によって異なります.
振動 と 衝撃 耐性
ほら高周波振動抵抗:ほら20g
ほら高周波振動抵抗は,鉄道輸送/自動車を満足させることができる.
ほら激しい振動と衝撃的な状態は もっと検査が必要です
メンテナンスと安全に関する説明書
ほらショートアウトを防ぐために必要な場合は,隔熱板を使用する.
