商品の詳細:
|
| 特徴: | 最も高いピークの現在の抵抗の機能 | 技術: | 金属酸化物 |
|---|---|---|---|
| タイプ: | 酸化金属バリスタ | 実用温度: | -40℃ | +125℃ |
| 材料: | 酸化亜鉛 | 温度係数: | 0~-0.05%/℃ |
| ハイライト: | 5D酸化亜鉛のバリスター,511k酸化亜鉛のバリスター,速い応答の酸化亜鉛のバリスター |
||

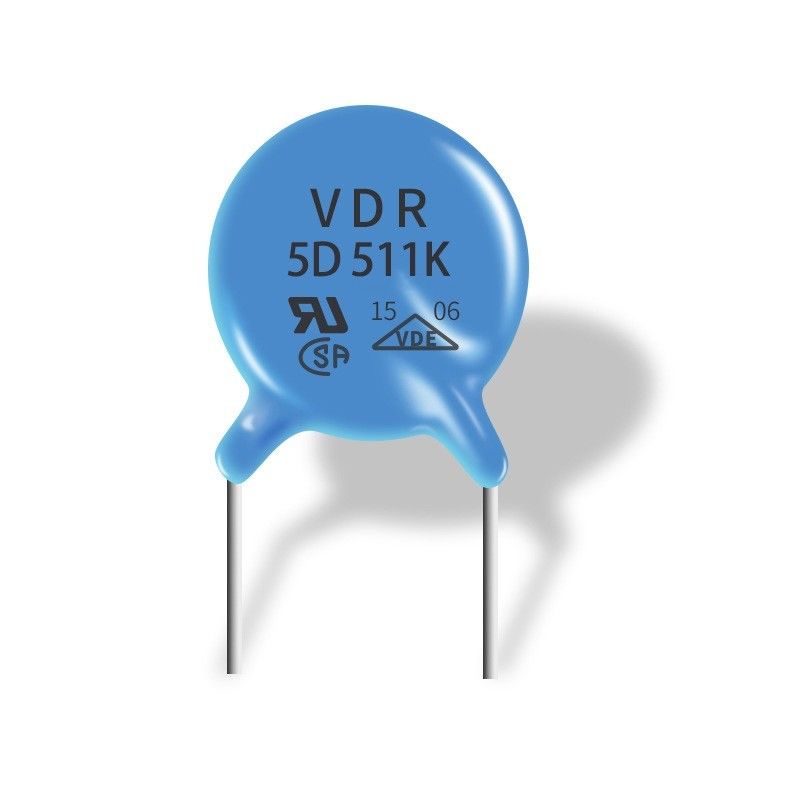

OEMの速い応答5D 511kの金属酸化物バリスターの最も高いピークの現在の抵抗の機能
共通の現代タイプのバリスターは金属酸化物バリスター（動き）である。ビスマスの少量のような他の金属酸化物のマトリックスで酸化亜鉛の粒子を、コバルト含んでいる、2ヵの金属板の間でこのタイプの陶磁器のブロックはマンガンの酸化物、装置の電極を形作るために挟まる。各ダイスと隣接した要素間の境界は1方向だけで流れることを現在割り当てるダイオードの接続点を形作る。任意に方向づけられた穀物の蓄積はダイオードの組のネットワーク、他の多くの組に平行してそれぞれと続けて電気で同等である。
小さい電圧が電極を渡って適用される時、ダイオードの接続点を通る逆の漏出により小さい流れは流れる。大きい電圧が適用されるとき、ダイオードの接続点は流れる大きい流れはトンネルを掘るエジソン効果および電子の組合せにより原因で破壊する。この行動の結果はMOVsに高い電圧で低電圧および低い抵抗で抗力が高いがある非線形current-voltage特徴である。
電気特徴
バリスターは正常運営の間に非導電に残る。分路モード装置としてそれらを渡る電圧が「電圧」を締め金で止めることよりずっと低く残るとき線間電圧のサージ抑制するために、バリスターは頻繁に使用される。バリスターは2つの理由で壊れる場合がある。
突発故障にバリスターが扱うことができるより高い含まれるエネルギーが多くの一桁である落雷のようなでき事によって引き起こされる非常に大きいサージを限る不成功な試みが起こった原因がある。影響からのそれに続く現在の流れはバリスターを溶かし、燃やしまた更に蒸発できる。この熱逃亡は一時的な脈拍のエネルギーが（通常ジュールで測定した）余りに高いとき熱圧力の下で支配的な現在の道の失敗をもたらす個々の粒界の接続点で均等性の欠乏が原因である（すなわちかなり「絶対最高評価」の製作の商を超過する）。突発故障のための潜在性は並行して特に指定MOVsを過大評価するか、または使用することによって減らすことができる。
累積低下は多くとしてサージ起こる起こる。歴史上の理由で、多くのMOVsはmisspecified、また容量を減らす頻繁なインフレーションを許可する。この場合、バリスターは明らかに（突発故障無し）傷つかないし、が外へ向か作用しないようである、もはや保護を提供しない。最終的に、それは短絡にエネルギー排出が酸化物を通して伝導性道を作成すると同時に入る。
バリスターの寿命に影響を与える主要な変数はエネルギー（ジュール）評価である。エネルギー準位を増加することは、また締め金で止められたより小さい脈拍からの累積エネルギー合計指数関数的に収容できる一時的な脈拍の（定義された最高のサイズ）の数を高める。これらの脈拍が行われるとき、「電圧締め金で止めることは」を各でき事の間に提供する減り、バリスターは一般に10%によって機能的に低下させたととき「考慮され電圧」変更締め金で止める。製造業者の平均余命の図表は部品の生命にわたって散る総合エネルギーに基づいて失敗の予言のためのトランジェントの現在、厳格および数を含む。
家電では、特にサージ・プロテクターは、使用される動きのバリスター結局失敗すること十分に小さい。他の適用、送電のような、長い生命の間設計されている多数構成の異なった構造の使用VDRs。
バリスターの特徴
（1）利点:電圧範囲は複数のボルトから数千のボルトに非常に広い、サージ電流は10から数千のアンペアにである場合もある応答の速度は速い、惰性で動か極性、惰性で動くことがないし、ピーク電流の抵抗容量は大きい。低価格。
（2）不利な点:一般に定常電圧に2から3倍の達することができる締め金で止める電圧は比較的高い。さらに、圧力
サージの影響の数の増加を用いるバリスターの増加の漏出流れ。応答時間はより長く、寄生キャパシタンスはより大きい。
（3）適当な機会:DC電源ライン、低頻度信号ライン、または交流電力ラインのためにガス放電の管とのシリーズで使用されて。
適用
のトランジスター、ダイオード、IC、サイリスタまたはトライアックの半導体の保護
は家電の保護を波立たせる
は産業電子工学の保護を波立たせる
は電子家庭電化製品、ガスおよび石油の電気器具の保護を波立たせる
のリレーおよび電磁石弁のサージの吸収
私達のサービス
1.前に販売は選択ガイドを部品
2.香港およびシンセンの私達の記号論理学の中心を通した速い代理の兵站学サービス
3.販売問題の撃つサービスの後で
4.販売されるすべてのプロダクトのためのテストし、測定サービス
5.顧客の要求に基づく関連した部分のための解決
プロダクト概観
| 部品番号 | 穴の金属酸化物バリスターを通した放射状のもの |
| 製造業者のパッケージ/サイズ | 次として点検のデータ用紙 |
| パッキング | 袋のバルク パッキング |
| 適用 | 産業消費者、医学 |
| 標準的な状態 | たくさんの準備ができた在庫 |
| 質の保証 | ISO9001:2008の365日 |
指定:
| 部品番号 | Vac （V） | Vdc （V） | V1mA （V） | Ip （A） | Vc （V） | 私（A）標準 | 私（A）高いサージ | （J）標準 | （J）高いサージ | 評価される力（W） | C@1KHz （pf） |
| 10D180K （J） | 11 | 14 | 18 （15-21.6） | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K （J） | 14 | 18 | 22 （19.5-26） | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K （J） | 17 | 22 | 27 （14-31） | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K （J） | 20 | 26 | 33 （29.5-36.5） | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K （J） | 25 | 31 | 39 （35-43） | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K （J） | 30 | 38 | 47 （42-52） | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0.05 | 2100 |
| 10D560K （J） | 35 | 45 | 56 （50-62） | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0.05 | 1800 |
| 10D680K （J） | 40 | 56 | 68 （61-75） | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0.05 | 1500 |
| 10D820K （J） | 50 | 65 | 82 （74-90） | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
| 10D101K （J） | 60 | 85 | 100 （90-110） | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
| 10D121K （J） | 75 | 100 | 120 （108-132） | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
| 10D151K （J） | 95 | 125 | 150 （135-165） | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
| 10D181K （J） | 115 | 150 | 180 （162-198） | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
| 10D201K （J） | 130 | 170 | 200 （180-220） | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
| 10D221K （J） | 140 | 180 | 220 （198-242） | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
| 10D241K （J） | 150 | 200 | 240 （216-264） | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
| 10D271K （J） | 175 | 225 | 270 （243-297） | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
| 10D301K （J） | 190 | 250 | 300 （270-330） | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
| 10D331K （J） | 210 | 275 | 330 （297-363） | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
| 10D361K （J） | 230 | 300 | 360 （324-396） | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
| 10D391K （J） | 250 | 320 | 390 （351-429） | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
| 10D431K （J） | 275 | 350 | 430 （387-473） | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
| 10D471K （J） | 300 | 385 | 470 （423-517） | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
| 10D511K （J） | 320 | 415 | 510 （459-561） | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
| 10D561K （J） | 350 | 460 | 560 （504-616） | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
| 10D621K （J） | 385 | 505 | 620 （558-682） | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
| 10D681K （J） | 420 | 560 | 680 （612-748） | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
| 10D751K （J） | 460 | 615 | 750 （675-825） | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
| 10D781K （J） | 485 | 640 | 780 （702-858） | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
| 10D821K （J） | 510 | 670 | 820 （738-902） | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
| 10D911K （J） | 550 | 745 | 910 （819-1001） | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
| 10D102K （J） | 625 | 825 | 1000 （900-1100） | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
| 10D112K （J） | 680 | 895 | 1100 （990-1210） | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
