商品の詳細:
|
| 保存温度範囲: | -40℃~+125℃ | 動作温度範囲: | -25℃～+125℃ |
|---|---|---|---|
| 材料: | 陶磁器 | カスタマイズしなさい: | サンプル サービスを提供しなさい |
| 特徴: | 小さいサイズ | キーワード: | Y1 安全コンデンサ |
| パッケージのタイプ: | 穴を通して | 適用: | 事務機器、電子機器 |
| ハイライト: | 陶磁器の安全コンデンサー,102Mのコンデンサー |
||

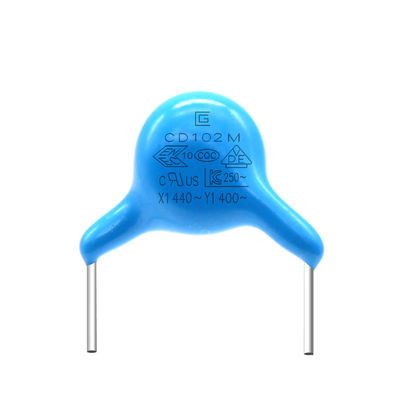

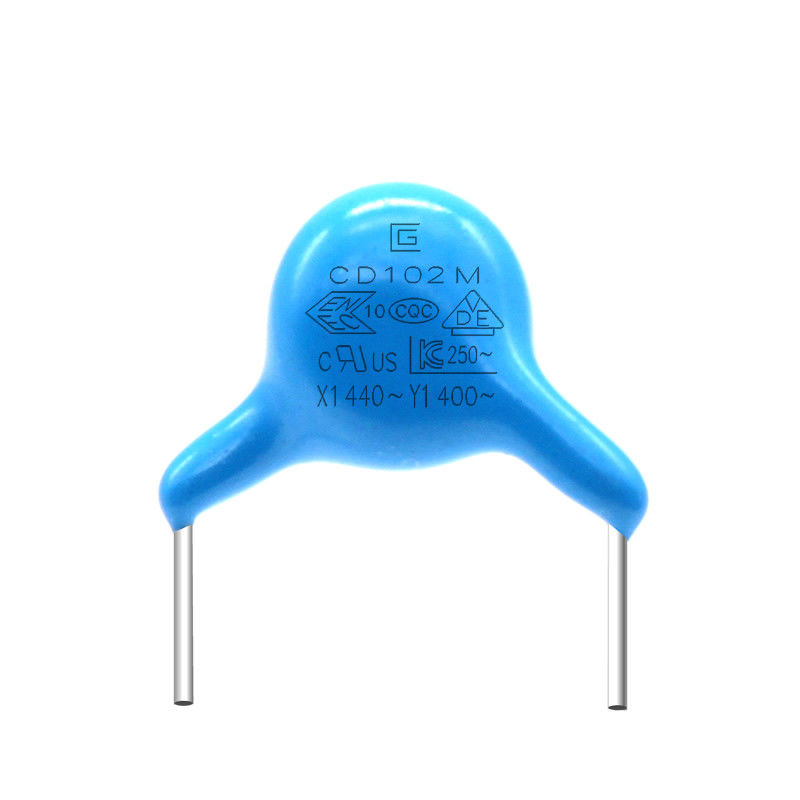

高い絶縁材の性能102M 400VAC Y1の安全コンデンサーの炎-抑制エポキシ樹脂 パッケージ
特徴:
高い絶縁材の性能
安定性が高い
影響が大きい抵抗
長い耐用年数
Y1コンデンサーの塗布分野:
、ラインを渡って供給の本管への電磁妨害雑音の抑制そして関係、ライン バイパス、アンテナ カップリングの使用にとって理想的、二重保護適用はである。
Y1コンデンサーとY2コンデンサーの違いは何であるか。
1. 抵抗電圧およびピッチは異なっている
Y1コンデンサーの評価される電圧は400VACであり、抵抗電圧は4000VACに達することができる
Y2コンデンサーの評価される電圧は300VACであり、抵抗電圧は2600VACに達することができる
Y1コンデンサーの慣習的なピッチは10mmである
Y2コンデンサーの慣習的なピッチは7.5mmである
2.タイプの絶縁材
Y1コンデンサーは二重絶縁材か補強された絶縁材に属する
Y2コンデンサーは基本絶縁材か補足の絶縁材に属する
|
項目 |
指定 |
方法および条件をテストしなさい |
||||||||||||||||
|
臨時雇用者の循環
|
出現 |
マーク付きの欠陥無し |
コンデンサーはテスト部屋に導入され、温度条件--に5つの周期のテーブルに示すようにさらされる。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして24±2hoursのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。
|
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1000MΩ分 | |||||||||||||||||
|
湿気 （ 安定した 国家） |
出現 |
マーク付き無し 欠陥 |
95±3% RHの40±2℃で500±12時間コンデンサーを置きなさい。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして時間24±2のための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
|
誘電体 強さ |
アイテム当たりの8 |
|||||||||||||||||
|
生命テスト |
出現 |
マーク付き無し 欠陥 |
500V.ACの電圧を適用しなさい、但し例外としては一度電圧が0.1sec.thatのために1000V.ACに高められる毎時間は125±2℃の1000±48時間の間維持される。 前処理:コンデンサーは1時間125±2℃で貯えられたり、そして24±2Hのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
プロダクト電圧、材料、サイズの参照のテーブル
| プロダクトおよびサイズ コード | 評価されるAC電圧 | 温度の特徴 | 評価されるキャパシタンス | キャパシタンスの許容 | サイズ（mm） | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
（b） |
10pF |
K |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□471K□□ |
（e） |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□102M□□ |
（f） |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
指定およびテスト方法
|
項目 |
指定 |
方法および条件をテストしなさい |
|||||||||||||
|
貯蔵の臨時雇用者。範囲 |
-40℃~+125℃ | ||||||||||||||
|
作動の臨時雇用者。範囲 |
-25℃~+125℃ | ||||||||||||||
|
|
出現は持っている |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
臨時雇用者。20±2℃ |
|||||||||||||
|
誘電正接 |
B、E:最高2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:- 10~+10% |
|
|||||||||||||
工程
