商品の詳細:
|
| 保存温度範囲: | -40℃~+125℃ | 動作温度範囲: | -25℃～+125℃ |
|---|---|---|---|
| 証明書: | CQC、VDE、IEC、ENEC、RoHS | カスタマイズしなさい: | はい、サンプルサービスを提供します |
| 特徴: | 小さいサイズ | 適用: | オフィス機器、電子 |
| パッケージのタイプ: | 穴を通して | タイプ: | Y1 安全コンデンサ |
| ハイライト: | VDE Y1の安全コンデンサー,家庭用電化製品Y1の安全コンデンサー,561Kコンデンサー |
||

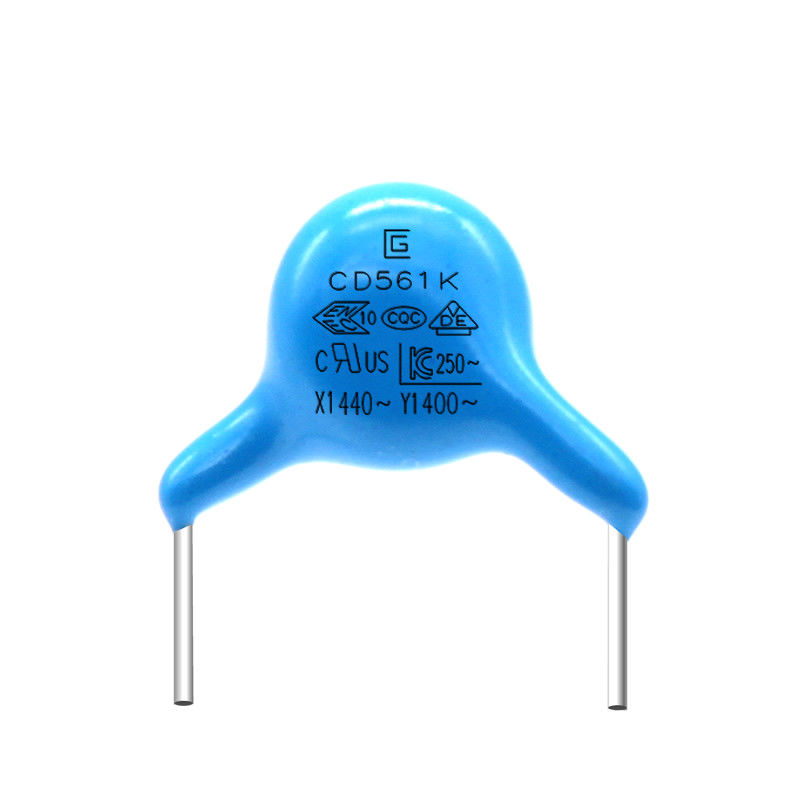

小さい家庭用電化製品で広く利用された小型561K 400VAC Y1の安全コンデンサー
Y1コンデンサーは組の電力線そして地上の2本のワイヤーを渡って（L-E、N.E.）、通常接続されるコンデンサーである。漏出流れの限定に基づいて、Yのコンデンサーの価値は余りに大きくないべきではない。通常、XのコンデンサーはuFのレベルであり、YのコンデンサーはnFのレベルである。Xのコンデンサーは差動モード干渉を抑制し、Y1コンデンサーは共通モード干渉を抑制する。
利点
1. 必要とすれば私達に材料のすべてのモデルがあったり、時間あなたを城砦をおよび材料を推薦するために見る救う。
2。同じ良質品を使うと、私達はアフターセールスに最もよいpriceInquiriesを与えてもいい私達提供するよいサービス、そのようなasupdateプロダクト状態、テクニカル サポート等（24時間オンライン）を
3。私達に多くの在庫があり、受渡し時間は通常短い。
Y1コンデンサーの塗布分野:
小さい家庭用電化製品、力プロダクト、電気機械モーター、LEDの照明、充電器、無停電電源装置、フィルター、電子整流器、自動車電子工学、保証および他の企業で広く利用された。
|
項目 |
指定 |
方法および条件をテストしなさい |
||||||||||||||||
|
臨時雇用者の循環
|
出現 |
マーク付きの欠陥無し |
コンデンサーはテスト部屋に導入され、温度条件--に5つの周期のテーブルに示すようにさらされる。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして24±2hoursのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。
|
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1000MΩ分 | |||||||||||||||||
|
湿気 （ 安定した 国家） |
出現 |
マーク付き無し 欠陥 |
95±3% RHの40±2℃で500±12時間コンデンサーを置きなさい。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして時間24±2のための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
|
誘電体 強さ |
アイテム当たりの8 |
|||||||||||||||||
|
生命テスト |
出現 |
マーク付き無し 欠陥 |
500V.ACの電圧を適用しなさい、但し例外としては一度電圧が0.1sec.thatのために1000V.ACに高められる毎時間は125±2℃の1000±48時間の間維持される。 前処理:コンデンサーは1時間125±2℃で貯えられたり、そして24±2Hのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
プロダクト電圧、材料、サイズの参照のテーブル
| プロダクトおよびサイズ コード | 評価されるAC電圧 | 温度の特徴 | 評価されるキャパシタンス | キャパシタンスの許容 | サイズ（mm） | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
（b） |
10pF |
K |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□471K□□ |
（e） |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□102M□□ |
（f） |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
指定およびテスト方法
|
項目 |
指定 |
方法および条件をテストしなさい |
|||||||||||||
|
貯蔵の臨時雇用者。範囲 |
-40℃~+125℃ | ||||||||||||||
|
作動の臨時雇用者。範囲 |
-25℃~+125℃ | ||||||||||||||
|
|
出現は持っている |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
臨時雇用者。20±2℃ |
|||||||||||||
|
誘電正接 |
B、E:最高2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:- 10~+10% |
|
|||||||||||||
工程
X1、X2、Y1およびY2コンデンサーの相違
コンデンサーはいろいろ機能を行うのに多くの回路で使用されている発振器からの電源の塗布へ受動の電子部品である。コンデンサーの1つの特定の使用は多くの電気器具および電子デバイスでろ過する電力線にある。これらの適用で使用されるコンデンサーはクラスX Yであることとして分類され、次にX1またはY2のようなテストされた電圧によって、評価される。これらのクラスの指定はコンデンサーの安全評価および適用を示す。
