商品の詳細:
|
| 保存温度範囲: | -40℃~+125℃ | 動作温度範囲: | -25℃～+125℃ |
|---|---|---|---|
| 主要な材料: | 陶磁器 | 特徴: | ライン全体のアプリケーションに最適 |
| 電圧 - 定格: | 400V | パッケージ: | 標準的なパッキング |
| 適用: | 自動車 | タイプ: | Y1 安全コンデンサ |
| ハイライト: | 小型Y1安全コンデンサー,Y1安全コンデンサー102M,102Mのコンデンサー |
||

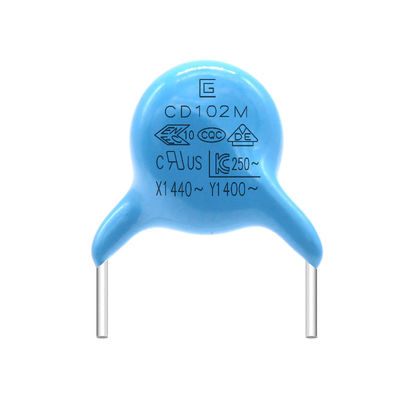

小型の102M 400VAC Y1の安全コンデンサーの炎-抑制エポキシ樹脂 パッケージ
Y1安全コンデンサー.pdf
特徴
AC適用のために確認される1つの安全基準は密集する。
サイズ、費用effictiveプロダクト エポキシ樹脂承諾。
2抵抗の過電圧の強調。
3優秀な活動的な、受動の炎の抵抗力がある能力。
タイプ安全基準がコンデンサーを確認した4つはidealforであり承諾ライン バイパス、アンテナ カップリング、Acrissで使用する。
1. 私達はあなたのビジネスを認め、即刻の7日帰りの方針を提供する。（項目を受け取った後7日）。
2。あなたが私達の店から購入する項目が取り替えまたは払い戻しのための製造業者の指定に完成された質、それなら電子的に働かなければ、私達にそれらを単に戻すためにでなければ。
私達はリターンからの郵送料に保証日の部分耐える
3。項目が不完全、3配達日以内に私達を知らせなさい。
4。どの項目でも元の状態で払い戻しか取り替えのために修飾するために戻らなければならない。
5。バイヤーは負われるすべての郵送料を担当する。
適用
十字の関係およびバイパスで電源の騒音の抑制回路に使用することができる。それはACライン・フィルタおよび転換の電源およびACコンバーターとして使用される第一次および二次カップリングX/Yのコンデンサーである
|
項目 |
指定 |
方法および条件をテストしなさい |
||||||||||||||||
|
臨時雇用者の循環
|
出現 |
マーク付きの欠陥無し |
コンデンサーはテスト部屋に導入され、温度条件--に5つの周期のテーブルに示すようにさらされる。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして24±2hoursのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。
|
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1000MΩ分 | |||||||||||||||||
|
湿気 （ 安定した 国家） |
出現 |
マーク付き無し 欠陥 |
95±3% RHの40±2℃で500±12時間コンデンサーを置きなさい。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして時間24±2のための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
|
誘電体 強さ |
アイテム当たりの8 |
|||||||||||||||||
|
生命テスト |
出現 |
マーク付き無し 欠陥 |
500V.ACの電圧を適用しなさい、但し例外としては一度電圧が0.1sec.thatのために1000V.ACに高められる毎時間は125±2℃の1000±48時間の間維持される。 前処理:コンデンサーは1時間125±2℃で貯えられたり、そして24±2Hのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
プロダクト電圧、材料、サイズの参照のテーブル
| プロダクトおよびサイズ コード | 評価されるAC電圧 | 温度の特徴 | 評価されるキャパシタンス | キャパシタンスの許容 | サイズ（mm） | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
（b） |
10pF |
K |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□471K□□ |
（e） |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□102M□□ |
（f） |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
指定およびテスト方法
|
項目 |
指定 |
方法および条件をテストしなさい |
|||||||||||||
|
貯蔵の臨時雇用者。範囲 |
-40℃~+125℃ | ||||||||||||||
|
作動の臨時雇用者。範囲 |
-25℃~+125℃ | ||||||||||||||
|
|
出現は持っている |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
臨時雇用者。20±2℃ |
|||||||||||||
|
誘電正接 |
B、E:最高2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:- 10~+10% |
|
|||||||||||||
