商品の詳細:
|
| 保存温度範囲: | -40℃~+125℃ | 動作温度範囲: | -25℃～+125℃ |
|---|---|---|---|
| 主要な材料: | データシート | 特徴: | ライン全体のアプリケーションに最適 |
| カスタマイズしなさい: | はい、サンプルサービスを提供します | パッケージのタイプ: | 穴を通して |
| 適用: | ACアプリケーション用、高電圧 | サイズ: | 注文のサイズ |
| ハイライト: | 注文Y1安全コンデンサー,Y1安全コンデンサー560K,習慣400 VACのコンデンサー |
||

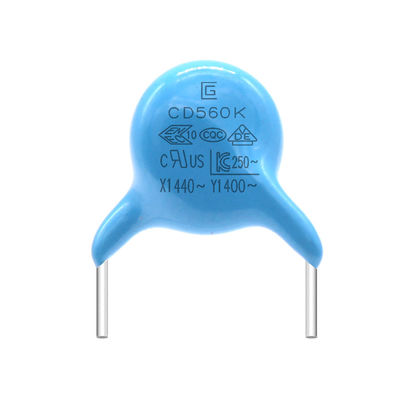

安全に渡り、従った高い抵抗のVoltag 560K 400VAC Y1の安全コンデンサーACコンデンサー
Y1コンデンサーは組の電力線そして地上の2本のワイヤーを渡って（L-E、N.E.）、通常接続されるコンデンサーである。漏出流れの限定に基づいて、Yのコンデンサーの価値は余りに大きくないべきではない。通常、XのコンデンサーはuFのレベルであり、YのコンデンサーはnFのレベルである。Xのコンデンサーは差動モード干渉を抑制し、Y1コンデンサーは共通モード干渉を抑制する。
Y1安全コンデンサー.pdf
特徴
AC適用のために確認される1つの安全基準は密集する。
サイズ、費用effictiveプロダクト エポキシ樹脂承諾。
2抵抗の過電圧の強調。
3優秀な活動的な、受動の炎の抵抗力がある能力。
タイプ安全基準がコンデンサーを確認した4つはidealforであり承諾ライン バイパス、アンテナ カップリング、Acrissで使用する。
利点
1.Weに材料のすべてのモデルが、時間救うそれを捜すある。そして必要としたらあなたのための材料を推薦しなさい。
2.With同じ良質品、私達は最もよい価格を与えてもいい。アフターセールスへの照会、私達は提供する更新プロダクト状態、テクニカル サポート等（24時間オンライン）のようなよいサービスを、
3.Weに多くの在庫があり、受渡し時間は通常短い。
適用範囲:
周波数変換
周波数分割および他のAC
大きい脈拍回路
ハイ ファイの条件の特に低周波のディバイダー回路
|
項目 |
指定 |
方法および条件をテストしなさい |
||||||||||||||||
|
臨時雇用者の循環
|
出現 |
マーク付きの欠陥無し |
コンデンサーはテスト部屋に導入され、温度条件--に5つの周期のテーブルに示すようにさらされる。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして24±2hoursのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。
|
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1000MΩ分 | |||||||||||||||||
|
湿気 （ 安定した 国家） |
出現 |
マーク付き無し 欠陥 |
95±3% RHの40±2℃で500±12時間コンデンサーを置きなさい。 前処理:コンデンサーは1時間125±2℃に置かれたり、そして時間24±2のための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
|
誘電体 強さ |
アイテム当たりの8 |
|||||||||||||||||
|
生命テスト |
出現 |
マーク付き無し 欠陥 |
500V.ACの電圧を適用しなさい、但し例外としては一度電圧が0.1sec.thatのために1000V.ACに高められる毎時間は125±2℃の1000±48時間の間維持される。 前処理:コンデンサーは1時間125±2℃で貯えられたり、そして24±2Hのための部屋の条件に最初の測定の前に置いた。 治療後:コンデンサーは部屋の状態の24±2時間の間貯えられる。 |
|||||||||||||||
|
キャパシタンス 変更 |
B:最高±10% E:最高±20% F:最高±30% |
|||||||||||||||||
|
D.F. |
B、E:最高5.0% F:最高7.0% |
|||||||||||||||||
|
I.R. |
1500MΩ分 | |||||||||||||||||
プロダクト電圧、材料、サイズの参照のテーブル
| プロダクトおよびサイズ コード | 評価されるAC電圧 | 温度の特徴 | 評価されるキャパシタンス | キャパシタンスの許容 | サイズ（mm） | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
（b） |
10pF |
K |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□471K□□ |
（e） |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□102M□□ |
（f） |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
指定およびテスト方法
|
項目 |
指定 |
方法および条件をテストしなさい |
|||||||||||||
|
貯蔵の臨時雇用者。範囲 |
-40℃~+125℃ | ||||||||||||||
|
作動の臨時雇用者。範囲 |
-25℃~+125℃ | ||||||||||||||
|
|
出現は持っている |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
臨時雇用者。20±2℃ |
|||||||||||||
|
誘電正接 |
B、E:最高2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:- 10~+10% |
|
|||||||||||||
工程
