商品の詳細:
|
| 保存温度範囲: | -40℃~+125℃ | 動作温度範囲: | -25℃～+125℃ |
|---|---|---|---|
| 主要な材料: | SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO | 適用: | 電子装置 |
| 製造者のタイプ: | オリジナルメーカー、ODM | タイプ: | Y1 安全コンデンサ |
| ハイライト: | Y1安全コンデンサー100K,Y1安全コンデンサーODM,100Kコンデンサー |
||

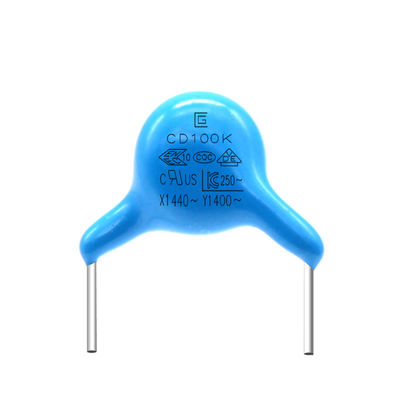

100K 400VAC Y1の安全コンデンサーの小型の炎-抑制エポキシ樹脂 パッケージ
Y1安全コンデンサー.pdf
Y1コンデンサーは組の電力線そして地上の2本のワイヤーを渡って（L-E、N.E.）、通常接続されるコンデンサーである。漏出流れの限定に基づいて、Yのコンデンサーの価値は余りに大きくないべきではない。通常、XのコンデンサーはuFのレベルであり、YのコンデンサーはnFのレベルである。Xのコンデンサーは差動モード干渉を抑制し、Y1コンデンサーは共通モード干渉を抑制する。
特徴
安定した、安全な選択
小型
経済的なプロダクト
安全証明の承諾
プロダクト電圧、材料、サイズの参照のテーブル
| プロダクトおよびサイズ コード | 評価されるAC電圧 | 温度の特徴 | 評価されるキャパシタンス | キャパシタンスの許容 | サイズ（mm） | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
（b） |
10pF |
K |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□471K□□ |
（e） |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□152M□□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□102M□□ |
（f） |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
指定およびテスト方法
|
項目 |
指定 |
方法および条件をテストしなさい |
|||||||||||||
|
貯蔵の臨時雇用者。範囲 |
-40℃~+125℃ | ||||||||||||||
|
作動の臨時雇用者。範囲 |
-25℃~+125℃ | ||||||||||||||
|
|
出現は持っている |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
臨時雇用者。20±2℃ |
|||||||||||||
|
誘電正接 |
B、E:最高2.5% |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:- 10~+10% |
|
|||||||||||||
工程
