商品の詳細:
|
| 実用温度: | -40~+105degC/150degC | 出力: | デジタル、デジタル センサー |
|---|---|---|---|
| タイプ: | NTCのサーミスター | カスタマイズしなさい: | サンプル サービスを提供しなさい |
| サンプル: | サポート | 正確さ: | 1%~5% |
| 理論: | 抵抗センサー、抵抗センサー | 適用: | In-car温度調整モジュールに適用しなさい |
| ハイライト: | B3950防水デジタルの温度検出器,防水デジタル温度検出器の調査 |
||

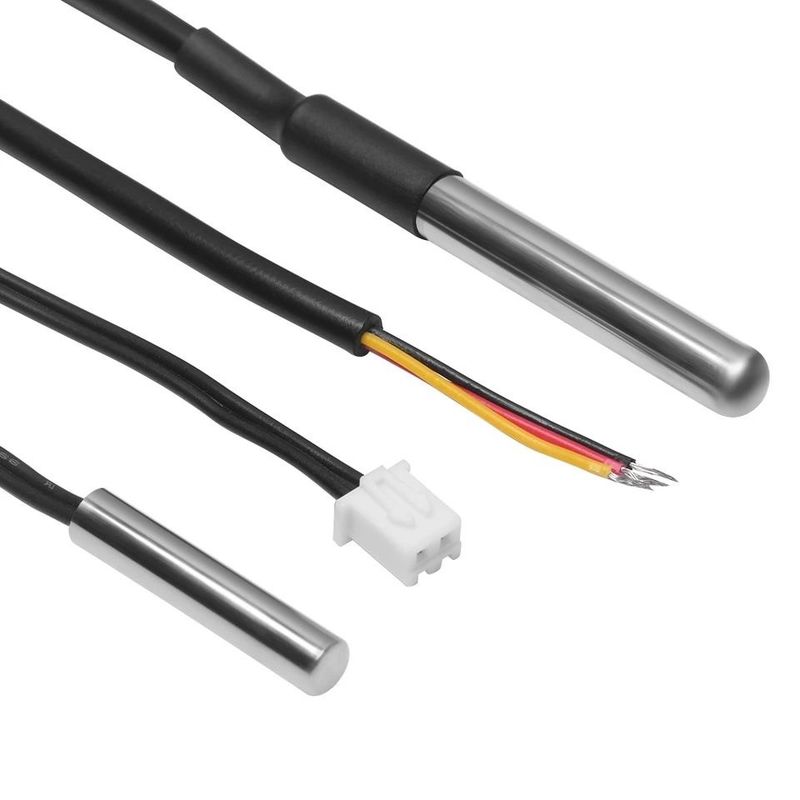

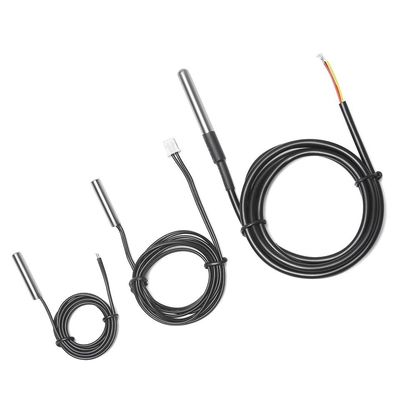

OEMの長さDS18B20 10K 1% B3950防水デジタルの温度検出器の調査
糸ハウジングNTCの温度検出器の記述
温度検出器は高精度、長距離の温度の測定および制御および取付け促進するためにに絶縁されると信頼できるNTCのサーミスターと望ましい形に接続される包まれる良質ポリ塩化ビニール ケーブル、伝導性熱および防水材料、なされる。
糸の調査NTCの温度検出器の細部
防水
防水ステンレス鋼の外装
EXTERNALの部品無し
独特な1ワイヤー インターフェイスはコミュニケーションのために1つの左舷ピンだけ要求する。
UNIQL JEの貯蔵方法
各装置に機内ROMで貯えられる独特な64ビット連続コードがある。
特徴
1. 広い実用温度範囲、よい安定性および信頼性。
2. シーリングは環境および条件に従ってそこにすることができると同時に取付けおよび処理に容易顧客によって適用される。
3. 正確なテストは温度変化を正確に反映できる。
4. 絶縁の抵抗（MΩ）:DC500 Vの100MΩに
5. 働く温度較差（°C）:-50から+150
6. 誘電正接（mw/°C）:1-2 （静かな空気で）
7. 熱時定数:10-20秒の中では（空気で）
温度測定、感知および制御に使用する温度検出器:
•水ボイラー
•暖房装置
•より冷たいシステム
•水および使用された給水系統
•水およびオイル タンク
•消費者電気器具、コーヒー機械
•産業電気器具
•太陽熱暖房システム
タイプ | NTC （サーミスター）の温度検出器 |
温度較差 | -50℃ | +300℃;カスタマイズされる |
Accurancy | 1%;5%;10% |
RT （25℃） | 1K;2K;2.2k;2.7k;3K;5K;7K;8K;12K;15K;20K;25K;30K;40K;47K;50K;60K;70K;100K;200K;230K;250K;470K;500K;1000K;カスタマイズされる |
Bの価値 | 3274;3435;3470;3928;3950;3977;4100;4200;4400;カスタマイズされる |
調査材料 | ステンレス鋼SS304;アルミニウム;銅;プラスチック;エポキシ;ガラス |
取付け | フランジを付けたようになる;表面;通される;プラスチック;まっすぐ;フィルム;カスタマイズされる |
ワイヤー材料 | -縮みやすい管を熱しなさい;ポリ塩化ビニールの管;ガラス繊維の管;テフロン管 |
コネクター | Molex;JST;Du Pont;CWB;CJT;Uのタイプ;カスタマイズされる |
防水 | IP67;IP68 |
NTCの温度検出器の実用温度そして環境は炉心構成要素および導線の特定のパフォーマンスによって決まる:
►別のNTCのサーミスター次の別の実用温度のNTCの温度検出器で使用する:
破片かMF52A、MF51E、MF55:温度は等級150℃に抵抗するために等級125℃の実際の温度に抵抗する
MF58:温度は等級250℃に抵抗するために等級200℃の実際の温度に抵抗する
MF51:温度は等級250℃に抵抗するために等級200℃の実際の温度に抵抗する
特別なMF51:温度は等級300℃に抵抗するために等級250℃の実際の温度に抵抗する
Weldless破片:温度は等級500℃に抵抗するために等級450℃の実際の温度に抵抗する
►オペレーティング環境
高温、高いhumidtyおよび高い腐食の環境では炉心構成要素としてガラス密封されたタイプ サーミスターを使用するために、私達は提案する。そしてMF51タイプは高湿度の環境の最もよいNTCのサーミスターである。
►温度検出器の設計考察そしてプロシージャ:
1. 顧客の設計にacoording形を選びか、または条件を組み立て、そしてサーミスターを確認しなさい。
2. 顧客の要求に従ってサーミスターの要素および他の材料を確認しなさい
3. 適した抵抗、Bの価値および許容を選びなさい
4. 顧客の要求を満たすために適したmoisture-proofおよび絶縁材の技術を選びなさい
5. 機械衝撃抵抗の性能要件を満たすために適したカプセル封入の構造を選びなさい
6. 大会の顧客の特別な条件。
信頼度試験
| テスト項目 | テスト標準 | テスト方法 | 性能要件 |
| ゼロ力の抵抗 | IEC 60539-1 | 25℃±0.005℃で一定した温度の浴室、テスト安定した抵抗でサンプルを浸しなさい | 抵抗のtol ±1% |
| Bの価値 | IEC60539-1 | サンプルを一定した温度の浴室で25℃、50℃ （または85℃）、テスト安定した抵抗で浸し、Bの価値を計算しなさい | 抵抗のtol ±1% |
| 自由な落下 | IEC60068-2-32 | 落下高さ:1.5±0.1m、表面:セメント、1回 | 明らかな損傷無し、R25△ R/R≤±1% |
| 絶縁材 | IEC60539-1 | 絶縁材の貝テスト絶縁抵抗の500V圧力 | >500MOhm |
| 抵抗電圧 | IEC60539-1 | 抵抗電圧:1500V/ACの現在の漏出:2mA持続:60sec | 明らかな損傷無し |
| 張力 | IEC60068-2-21 | 端に均一速度、F>4.0KGを引っ張りなさい（顧客が要求する） | 明らかな損傷無し、R25△ R/R≤±1% |
| 振動 | Q/HBm 108-94 | テスト頻度:10~500Hzの振動:1.2mm加速:30m/s2方向X、Y、Zの時間:8Hour/direction | 明らかな損傷無し、R25△ R/R≤±1% |
| 安定した湿気および熱 | IEC60068-2-78 | 臨時雇用者:40±2℃湿気:92-95%RH時間:1000±24Hour | 明らかな損傷無し、R25△ R/R≤±1% |
| 熱時定数 | EC60539-1 | 25℃水で、熱バランスの後で浸しなさい、85℃の抵抗63.2%で着いたり、計算する合計処理時を浸しなさい | <10 sec=""> |
| 高温貯蔵 | IEC60068-2-2 | 臨時雇用者:125℃±5℃時間:1000±24Hour | 明らかな損傷無し、R25△ R/R≤±1% |
| 冷たく、熱衝撃 | IEC60068-2-14 | -40℃~+125℃ T1:30minサイクル時間:1000 | 明らかな損傷無し、R25△ R/R≤±1% |
| ノックの実験 | IEC60068-2-77 | 加速:250m/s2脈拍の持続:6msノックの時間:1000の回復時間:2時間 | 明らかな損傷無し、R25△ R/R≤±1% |
| 低温の貯蔵 | IEC60068-2-1 | 臨時雇用者:40±2℃時間:1000±24Hour | 明らかな損傷無し、R25△ R/R≤±1% |
| 塩スプレー | IEC60068-2-11 | 臨時雇用者:35±2℃コレクション時間:1.0mL~2.0mL時間:実際の要求としてごとに定めなさい | 明らかな損傷無し、R25△ R/R≤±1% |
