商品の詳細:
|
| 抵抗値: | 2K、2.2K、4.7K、5K、6.8K、8K、10K、20K、50K、100K等。 | 出力: | デジタル、デジタル センサー |
|---|---|---|---|
| タイプ: | NTCのサーミスター | カスタマイズしなさい: | サンプル サービスを提供しなさい |
| サンプル: | サポート | 正確さ: | 1%~5% |
| 理論: | 抵抗センサー、抵抗センサー | 最高。作動のTem: | 150°C （ワイヤー評価の扶養家族） |
| ハイライト: | 高い感受性NTCの温度検出器,速い応答NTCの温度検出器,NTC 100kのサーミスター |
||

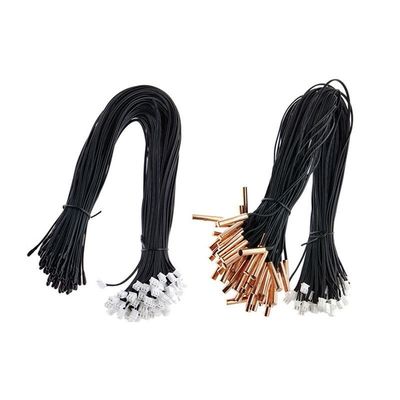

IP67 IP68の防水温度検出器の高い感受性の速い応答

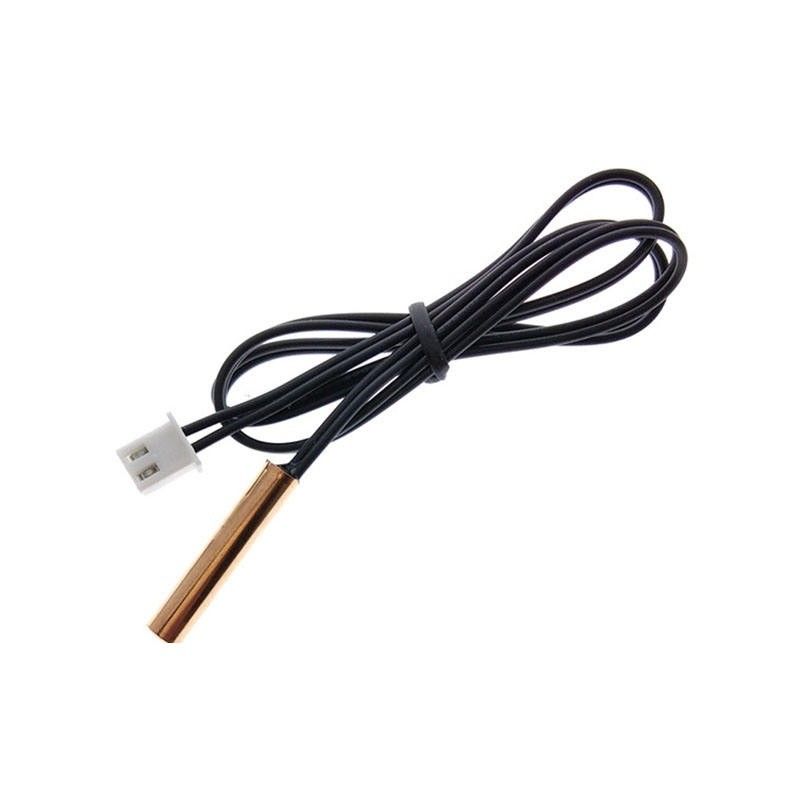

NTCのサーミスター、調査アセンブリ（組合せ）部分。サーミスターの貝、延長鉛および時々コネクターを使用する終了するサーミスター アセンブリ（組合せ）部分。
構造
通常、それはNTCのサーミスターで、調査（金属の貝かプラスチック貝、等）、延長鉛および金属のターミナルまたはコネクター構成される。
主義
ある特定の測定力の下のNTCのサーミスターを使用して、抵抗の価値は温度の上昇として急速に落ちる。この特徴を利用して、温度を検出し、制御する目的を達成するために抵抗の価値の測定によってNTCのサーミスターが対応する温度を定めるのに使用することができる。
適用
●エアコン、冷却装置、フリーザー、給湯装置、水ディスペンサー、ヒーター、ディッシュウォッシャー、消毒のキャビネット、洗濯機、ドライヤーおよび他の家庭電化製品。
●自動車エアコン、水温センサー、取入口の気温センサー、エンジン
●転換の電源、UPSの無停電電源装置、頻度コンバーター、電気ボイラー、等。
●理性的な洗面所、電気毛布、等。
特徴
1.広い実用温度範囲、よい安定性および信頼性。
2.シーリングは環境および条件に従ってそこにすることができると同時に取付けおよび処理に容易顧客によって加えられる。
3.正確なテストは温度変化を正確に反映できる。
4.絶縁の抵抗（MΩ）:DC500 Vの100MΩに
5.働く温度較差（°C）:-50から+150
6.誘電正接（mw/°C）:1-2 （静かな空気で）
7.上昇温暖気流の時定数:10-20秒の中では（空気で）
温度測定、感知および制御に使用する温度検出器:
•水ボイラー
•暖房装置
•より冷たいシステム
•水および使用された給水系統
•水およびオイル タンク
•消費者電気器具、コーヒー機械
•産業電気器具
•太陽熱暖房システム
|
タイプ
|
NTC （サーミスター）の温度検出器
|
|
温度較差
|
-50℃ | +300℃;カスタマイズされる
|
|
Accurancy
|
1%;5%;10%
|
|
RT （25℃）
|
1K;2K;2.2k;2.7k;3K;5K;7K;8K;12K;15K;20K;25K;30K;40K;47K;50K;60K;70K;100K;200K;230K;250K;470K;500K;1000K;カスタマイズされる
|
|
Bの価値
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;カスタマイズされる
|
|
調査材料
|
ステンレス鋼SS304;アルミニウム;銅;プラスチック;エポキシ;ガラス
|
|
取付け
|
フランジを付けたようになる;表面;通される;プラスチック;まっすぐ;フィルム;カスタマイズされる
|
|
ワイヤー材料
|
-縮みやすい管を熱しなさい;ポリ塩化ビニールの管;ガラス繊維の管;テフロン管
|
|
コネクター
|
Molex;JST;Du Pont;CWB;CJT;Uのタイプ;カスタマイズされる
|
|
防水
|
IP67;IP68
|
NTCの温度検出器の実用温度そして環境は炉心構成要素および導線の特定のパフォーマンスによって決まる:
►別のNTCのサーミスター次の別の実用温度のNTCの温度検出器で使用する:
破片かMF52A、MF51E、MF55:温度は等級150℃に抵抗するために等級125℃の実際の温度に抵抗する
MF58:温度は等級250℃に抵抗するために等級200℃の実際の温度に抵抗する
MF51:温度は等級250℃に抵抗するために等級200℃の実際の温度に抵抗する
特別なMF51:温度は等級300℃に抵抗するために等級250℃の実際の温度に抵抗する
Weldless破片:温度は等級500℃に抵抗するために等級450℃の実際の温度に抵抗する
►オペレーティング環境
高温、高いhumidtyおよび高い腐食の環境では炉心構成要素としてガラス密封されたタイプ サーミスターを使用するために、私達は提案する。そしてMF51タイプは高湿度の環境の最もよいNTCのサーミスターである。
►温度検出器の設計考察そしてプロシージャ:
1. 顧客の設計にacoording形を選びか、または条件を組み立て、そしてサーミスターを確認しなさい。
2.顧客の要求に従ってサーミスターの要素および他の材料を確認しなさい
3.適した抵抗、Bの価値および許容を選びなさい
4.顧客の要求を満たすために適したmoisture-proofおよび絶縁材の技術を選びなさい
5.機械衝撃抵抗の性能要件を満たすために適したカプセル封入の構造を選びなさい
6.大会の顧客の特別な条件。
信頼度試験
| テスト項目 | テスト標準 | テスト方法 | 性能要件 |
| ゼロ力の抵抗 | IEC 60539-1 | 25℃±0.005℃で一定した温度の浴室、テスト安定した抵抗でサンプルを浸しなさい |
抵抗のtol ±1% |
| Bの価値 | IEC60539-1 | サンプルを一定した温度の浴室で25℃、50℃ （または85℃）、テスト安定した抵抗で浸し、Bの価値を計算しなさい |
抵抗のtol ±1% |
| 自由な落下 |
IEC60068-2-32 |
落下高さ:1.5±0.1m、表面:セメント、1回 |
明らかな損傷無し、R25△ R/R≤±1% |
| 絶縁材 |
IEC60539-1 |
絶縁材の貝テスト絶縁抵抗の500V圧力 |
>500MOhm |
| 抵抗電圧 | IEC60539-1 |
抵抗電圧:1500V/ACの現在の漏出:2mA持続:60sec |
明らかな損傷無し |
| 張力 | IEC60068-2-21 |
端に均一速度、F>4.0KGを引っ張りなさい（顧客が要求する） |
明らかな損傷無し、R25△ R/R≤±1% |
| 振動 | Q/HBm 108-94 | テスト頻度:10~500Hzの振動:1.2mm加速:30m/s2方向X、Y、Zの時間:8Hour/direction |
明らかな損傷無し、R25△ R/R≤±1% |
| 安定した湿気および熱 | IEC60068-2-78 | 臨時雇用者:40±2℃湿気:92-95%RH時間:1000±24Hour |
明らかな損傷無し、R25△ R/R≤±1% |
| 熱時定数 | EC60539-1 | 25℃水で、熱バランスの後で浸しなさい、85℃の抵抗63.2%で着いたり、計算する合計処理時を浸しなさい |
<10 sec=""> |
| 高温貯蔵 | IEC60068-2-2 | 臨時雇用者:125℃±5℃時間:1000±24Hour | 明らかな損傷無し、R25△ R/R≤±1% |
| 冷たく、熱衝撃 | IEC60068-2-14 |
-40℃~+125℃ T1:30minサイクル時間:1000 |
明らかな損傷無し、R25△ R/R≤±1% |
| ノックの実験 | IEC60068-2-77 |
加速:250m/s2脈拍の持続:6msノックの時間:1000の回復時間:2時間 |
明らかな損傷無し、R25△ R/R≤±1% |
| 低温の貯蔵 | IEC60068-2-1 |
臨時雇用者:40±2℃時間:1000±24Hour |
明らかな損傷無し、R25△ R/R≤±1% |
| 塩スプレー | IEC60068-2-11 | 臨時雇用者:35±2℃コレクション時間:1.0mL~2.0mL時間:実際の要求としてごとに定めなさい |
明らかな損傷無し、R25△ R/R≤±1% |
